二線制常閉電容式接近開關GH1-353QX詳細介紹

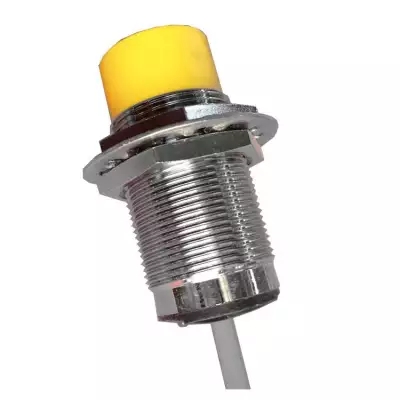

卓信二線制常閉電容式接近開關GH1-353QX
結構
電容式接近開關由三大部分組成：振蕩器、開關電路及放大輸出電路。振蕩器產生一個交變磁場。當金屬目標接近這一磁場，并達到感應距離時，在金屬目標內產生渦流，從而導致振蕩衰減，以停振。振蕩器振蕩及停振的變化被后放大電路處理并轉換成開關信號，觸發驅動控制器件，從而達到非接觸式之檢測目的。
電容式接近開關的原理是當電源接通時，RC振蕩器不震蕩，當一目標朝著電容器的電靠近時，電容器的容量增加，振蕩器開始震蕩，通過后電路的處理，將振和震蕩兩種信號轉換成開關信號，電容式接近開關的感應圈由同軸金屬電構成，很像“打開的”電容器電，這兩個電構成一個電容，串接在RC振蕩回路中，從而起到檢測有無物體存在的目的。
這種開關的測量通常是構成電容器的一個板，而另一個板是開關的外殼。這個外殼在測量過程中通常是接地或與設備的機殼相連接。當有物體移向接近開關時，不論它是否為導體，由于它的接近，總要使電容的介電常數發生變化，從而使電容量發生變化，使得和測量頭相連的電路狀態也隨之發生變化，由此便可控制開關的接通或斷開。這種接近開關檢測的對象，不限于導體，可以絕緣的液體或粉狀物等。
開關功能
電容式傳感器的感應面同兩個同心布置的金屬電組成，這兩個電相當于一個非線繞電容器的電。電的表面a和b連接到一個高頻振蕩器的反饋支路中，對該振蕩器的調節要使得它在表面自由時不發生振蕩。
當物體接近傳感器的有效表面時，它進入了電表面前面的電場，并引起耦合電容發生改變。振蕩器開始發生振蕩，振蕩幅度由一個評價電路記錄下來并被轉換為一個開關命令。
電容式接近開關亦屬于一種具有開關量輸出的位置傳感器，它的測量頭通常是構成電容器的一個板，而另一個板是物體的本身，當物體移向接近開關時，物體和接近開關的介電常數發生變化，使得和測量頭相連的電路狀態也隨之發生變化，由此便可控制開關的接通和關斷。電容式接近開關對任何介質都可以檢測，包括導體、半導體、絕緣體，甚可以用于檢測液體和粉末狀物料。對于非金屬物體，動作距離決定于材質的介電常數，材料的介電常數越大，可獲得的動作距離越大。

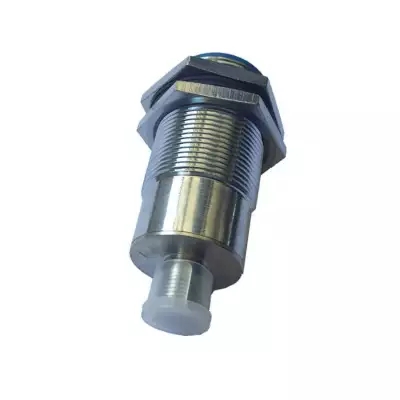

卓信二線制常閉電容式接近開關GH1-353QX
接近開關分為：
埋入式和非埋入式:
電感式接近開關，按其安裝方式的不同，分為可埋入式（埋入式）和不可埋入式（非埋入式）。
埋入式區別如下：可以埋入安裝，檢測面和周圍金屬可以齊平而不影響接近開關的性能；對檢測距離較短。
非埋入式不可以埋入安裝，檢測面和周圍金屬不可以齊平，必須留有一定的空間余地，否則將會影響接近開關的性能；相對檢測距離較長。
接近開關外圍一般有金屬螺紋，埋入式的指感應頭全包在金屬螺紋里；非埋入式是指感應
頭會露出金屬螺紋。主要是為了滿足安裝的要求。如果被檢測物體緊貼表面，可以采用
埋入式；如果別檢測物體懸空，可采用非埋入式。
卓信二線制常閉電容式接近開關GH1-353QX
類型
1、渦流式接近開關
這種開關有時也叫電感式接近開關。它是利用導電物體在接近這個能產生電磁場接近開關時，使物體內部產生渦流。這個渦流反作用到接近開關，使開關內部電路參數發生變化，由此識別出有無導電物體移近，進而控制開關的通或斷。這種接近開關所能檢測的物體必須是導電體。
2、電容式接近開關
這種開關的測量通常是構成電容器的一個板，而另一個板是開關的外殼。這個外殼在測量過程中通常是接地或與設備的機殼相連接。當有物體移向接近開關時，不論它是否為導體，由于它的接近，總要使電容的介電常數發生變化，從而使電容量發生變化，使得和測量頭相連的電路狀態也隨之發生變化，由此便可控制開關的接通或斷開。這種接近開關檢測的對象，不限于導體，可以絕緣的液體或粉狀物等。
3、霍爾接近開關
霍爾元件是一種磁敏元件。利用霍爾元件做成的開關，叫做霍爾開關。當磁性物件移近霍爾開關時，開關檢測面上的霍爾元件因產生霍爾效應而使開關內部電路狀態發生變化，由此識別附近有磁性物體存在，進而控制開關的通或斷。這種接近開關的檢測對象必須是磁性物體。
4、光電式接近開關
利用光電效應做成的開關叫光電開關。將發光器件與光電器件按一定方向裝在同一個檢測頭內。當有反光面（被檢測物體）接近時，光電器件接收到反射光后便在信號輸出，由此便可“感知”有物體接近。
卓信二線制常閉電容式接近開關GH1-353QX
三根線的接線接法：
粽色的是接電源的正，藍色的是接電源的負，黑色的是接負載（信號輸出）。
二根線的接線方法（DC或AC)：
棕色線連接負載的負，負載的正線再連接電源的正，藍色的直接連接電源的負。
具體接線方法請參照開關標牌上的接線圖來接線，切勿錯接反接！
直流三線接近開關的三根線分別是：棕色線---電源正藍色線---電源負黑色線---輸出號
交流二線型開關：將負載和接近開關串聯后接在交流電源端。
卓信二線制常閉電容式接近開關GH1-353QX
一般接近開關有兩種安裝方式：
齊平安裝和非齊平安裝；齊平安裝：接近開關頭部可以和金屬安裝支架相平安裝；非齊平安裝：接近開關頭部不能和金屬安裝支架相平安裝一般，可以齊平安裝的接近開關也可以非齊平安裝，但非齊平安裝的接近開關不能齊平安裝。這是因為，可以齊平安裝的接近開關頭部帶有屏蔽，齊平安裝時，其檢測不到金屬安裝支架，而非齊平安裝的接近開關不帶。
卓信二線制常閉電容式接近開關GH1-353QX
