DWG-2A/3B/4D電動液壓彎管機

DWG-2A/3B/4D電動液壓彎管機

     電動液壓彎管機是一種用于管道安裝的輕便型現場施工液壓機具,具有小巧輕便、移動方便、可解體等特點。最適宜冷彎各類無縫鋼管,電動液壓彎管機除了具備彎管功能外,解體后還能將油缸作為液壓 千斤頂 使用,主用于電力施工,鍋爐、橋梁、船舶、家俱,公鐵路建設,裝潢等方面的管道鋪設及修造,電動液壓彎管機具有功能多、結構合理、操作簡單、移動方便、安裝快速等優點。相對于數控彎管設備而言具有價格便宜,使用方便的特點,在國內彎管機市場占據主導產品位置。

     DWG-3B電動液壓彎管機適用于工廠、倉庫、碼頭、建筑、鐵路、汽車等按裝管道和修理。DWG-3B電動液壓彎管機除了具有彎管功能外,還能卸下彎管部件(油缸)作為分離式液壓起頂機使用。DWG-3B電動液壓彎管機是一種新型的彎管等多用工具。DWG-3B電動液壓彎管機具有結構合理,操作方便,使用安全,裝卸快速,一機多用等優點。

     DWG型電動液壓彎管機是WYQ型電動彎管機升級產品,是一種新型的具有彎管功能及起頂功能的彎管工具。具有結構合理,使用安全,操作方便,價格合理,裝卸快速,一機多用等眾多優點,在國內DWG電動液壓彎管機市揚占據很大份額。 STWG型電動彎管機采用鑄鋼模具,大流量電動泵站,相對于鑄鐵模具的彎管機具有不易損壞速度快的等優點。

    電動液壓彎管(排)機電氣部分應定期進行檢驗試驗,合格的應在其外殼標貼檢驗試驗合格證,使用前要檢查合格證在有效期限內。電動液壓彎管(排)機的金屬外應可靠接地。并接有漏電保護器。電動液壓彎管(排)機應設專人保管和保養,經常檢查液壓系統滲漏油情況,發現有漏油時應及時處理或更換密封墊。電動液壓彎管(排)機應保存在清潔干燥的場所,液壓管路的對接口應保持清潔,防止沾染其它油脂和雜物。檢查DWG電動液壓彎管機受力夾板應無裂紋及變形,活動夾板肖子完好不變形。

    手動液壓彎管(排)機的使用和注意事項:必須按加工管徑(或排尺寸)選用模具,并按序號放到位。應先空載運轉,進行充壓和泄壓,觀察液壓頂桿應伸縮自如。手動液壓彎管(排)機無卡滯現象。確認正常后,再套模進行操作。不得在被壓管(排)與模具之間加油。夾緊機件,導板支承機構應按被彎管(排)的方向及時進行換向。在操作加壓過程中嚴禁人員停留在頂模前方。

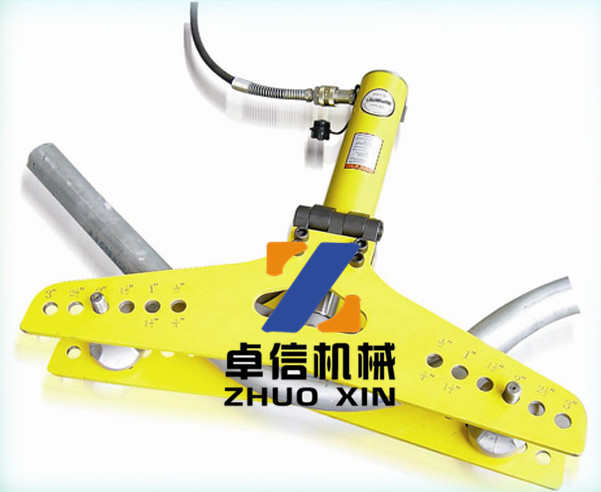

    SWG-3B手動液壓彎管機液壓部分用快慢手搖泵并設置超負荷卸荷機構及濾油器,手動液壓彎管機具有結構合理,重量輕、體積小、使用壽命長的特點,為建筑、化工、水暖、石油、煤炭等部門理想的手動彎管工具。

    SWG-3B手動液壓彎管機使用方法:將手動液壓彎管機開關擰緊、支承輪和模子與被彎工件接觸部位涂潤滑油脂。根據所彎管材大小,選擇相應的彎模,裝在活塞桿頂端,將兩個支承輪相應的尺寸槽面向著彎模,特別注意支承輪應放在翼板面邊的所相應尺寸孔內,“最大規格最外孔。以此類推。SWG手動液壓彎管機避免兩支承輪位置不對稱,造損壞模子及機件。SWG手動液壓彎管機放好工件后將上翼板蓋上,先用快泵使彎模壓到工件件,再用慢泵將工件壓到所需角度,彎好后打開關,工作活塞將自動復位,翻開上翼板,將工件取出。

    SWG手動液壓彎管機故障產生原因排除方法:活塞桿伸出一定長度后搖動手柄,項桿一伸一縮。加油螺塞未擰松加油螺塞。泵體中出油閥口不密封出油閥鋼球不園整油中有垃圾,應換干凈的機油,更換鋼球。大、小泵活塞桿處滲油密封圈損壞將備件袋中密封圈換上。SWG手動液壓彎管機開關處滲油開關內壓圈太松拆下限位螺釘和開關后,擰緊壓圈。頂桿頂出無力,不能工作。開關內鋼球密封不好開關頂端沒有頂牢鋼球或掉落鋼球調換鋼球擰緊開關,如無鋼球,應加鋼球。SWG手動液壓彎管機頂桿頂端漏油活塞桿頂端密封圈損壞更換14×2.4 O型密封圈(自備)。大、小泵吸油不足濾網器內濾網上附有垃圾或油量不足擰下12序號零件,用汽油清洗網體并加滿油。

手動液壓彎管機

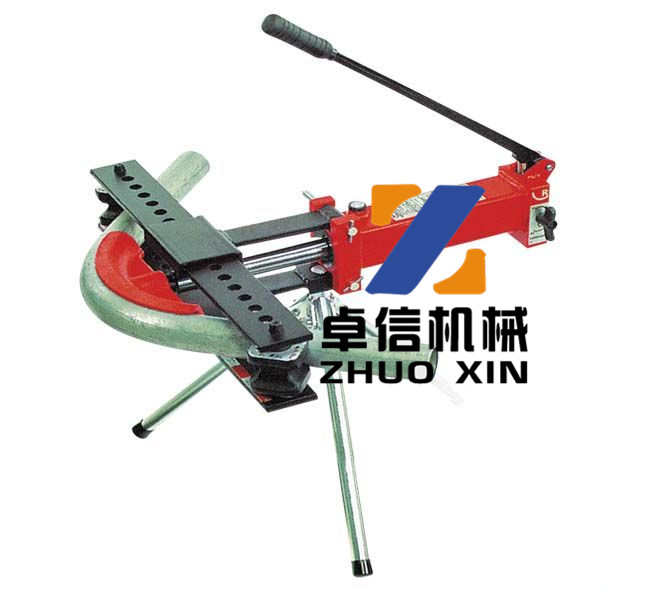

SWG-2A/3B/4D/22B/25手動液壓彎管機

DWG-2A/3B/4D電動液壓彎管機

DWG-2A/3B/4D電動液壓彎管機

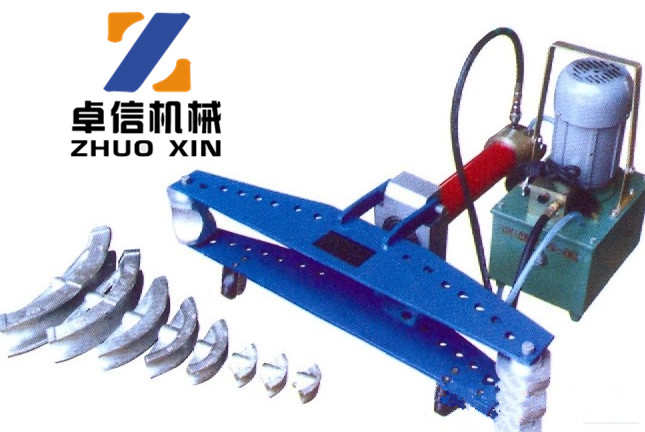

   DWG型電動液壓彎管機是一種新型的彎管等多用工具。它具有結構合理,操作方便,使用安全,裝卸快速,一機多用等優點。彎管機適用于工廠、倉庫、碼頭、建筑、鐵路、汽車等安裝管道和修理。DWG型電動液壓彎管機除了具有彎管功能外,還能卸下彎管部件(油缸)作為分離式液壓起頂機使用。DWG型電動液壓彎管機結構及工作原理:由電動油泵(10),高壓油管(12),快速接頭(13),工作油缸(8),柱塞(7),彎管部件包括上花板(3),下花板(14),模頭(4),輥軸(2)組成。由電動油泵輸出的高壓油,經高壓油管送入工作油缸內,高壓油推動工作油缸內柱塞,產生推力,通過彎管部件彎曲管子。

    DWG型電動液壓彎管機使用方法:參照電動油泵使用說明書。先將電動液壓彎管機的工作油缸旋入方檔塊的內螺紋,使油缸后端裝在支架上的車輪向下。根據所彎管子的外徑選擇模頭套在柱塞上,將兩只輥軸所對應槽向著模頭,然后放入相應尺寸的花板孔中,

    DWG型電動液壓彎管機高壓膠管出廠時進行過耐壓試驗,試驗壓力額定壓力的 1.25倍,但長期使用時,由于膠質的老化,各處的損傷會 造成膠管耐壓強度的降低,應注意定期檢查,使用頻繁者每半年檢查一次。檢查DWG型電動液壓彎管機時用試壓泵加壓,當耐壓低于額定壓力的1.25倍即發生泄漏、凸起或爆破時就必須更換。高壓膠管使用時,應避免打折和出現急彎,操作者應注意不可離膠管太近,以免爆破甩起上人。用在固定場合,可用鋼管代替。

    將電動液壓彎管機開關擰緊、支承輪和模子與被彎工件接觸部位涂潤滑油脂。根據所彎管材大小,選擇相應的彎模,裝在活塞桿頂端,將兩個支承輪相應的尺寸槽面向著彎模,特別注意支承輪應放在翼板面邊的所相應尺寸孔內,“最大規格最外孔。以此類推。避免DWG型電動液壓彎管機兩支承輪位置不對稱,造損壞模子及機件。放好工件后將上翼板蓋上,先用快泵使彎模壓到工件件,再用慢泵將工件壓到所需角度,彎好后打開關,工作活塞將自動復位,翻開上翼板,將工件取出。

    注意事項:SWG手動液壓彎管機使用前首先檢查油箱內的油是否充足,如不足應加滿。工作前開關—定要關死;否則壓力打不上,并把加油螺塞擰松,以便油箱通氣。所彎管材的外徑一定要與彎模凹槽貼合,否則SWG手動液壓彎管機工件會產生凹癟現象或?qū)⒛W訚q裂。焊接管的焊縫在要處于彎曲處正外側或正內側。彎曲過程中兩支承輪要同時轉動且工件在支承輪的凹槽內滑動,如單面不動應停止操作。SWG手動液壓彎管機平時做好設備的清潔保養工作,加油要清潔,—定要經80目以上濾網過濾,油濾裝置要定期清洗手動液壓彎管機使用15號機械油。

    SWG手動液壓彎管機一種新型的具有彎管功能及起頂功能的彎管工具。具有結構合理、使用安全、操作方便、價格合理、裝卸快速、便于攜帶、一機多用等眾多優點,在國內液壓彎管機市揚占據很大份額,液壓彎管機主要用于工廠、倉庫、碼頭、建筑、鐵路、汽車等安裝管道和修理。SWG手動液壓彎管機除了具有彎管功能外,還能卸下彎管部件(油缸)作為分離式液壓起頂機使用。液壓彎管機有手動液壓彎管機SWG系列、電動液壓彎管機DWG系列及WYQ系列產品。

    SWG系列手動液壓彎管機工具,適用于在冷態條件下彎曲低壓流體輸送焊接管、電焊鋼管和一般用途鋼管,亦適用于彎曲相同規格外徑的其它鋼管;不適用于薄壁管、不符合彎管彎曲外徑的鋼管及有色金屬管;適合于建筑、化工、水暖、石油、煤炭、造船等行業。

    SWG-2A手動液壓彎管機使用方法:將手動液壓彎管機開關擰緊、支承輪和模子與被彎工件接觸部位涂潤滑油脂。根據所彎管材大小,選擇相應的彎模,裝在活塞桿頂端,將兩個支承輪相應的尺寸槽面向著彎模,特別注意支承輪應放在翼板面邊的所相應尺寸孔內,“最大規格最外孔。以此類推。避免兩支承輪位置不對稱,造損壞模子及機件。放好SWG手動液壓彎管機工件后將上翼板蓋上,先用快泵使彎模壓到工件件,再用慢泵將工件壓到所需角度,彎好后打開關,工作活塞將自動復位,翻開上翼板,將工件取出。

SWG-2A/3B/4D/22B/25手動液壓彎管機

SWG-2A/3B/4D/22B/25手動液壓彎管機

DWG-2A/3B/4D電動液壓彎管機

     注意事項:SWG手動液壓彎管機使用前首先檢查油箱內的油是否充足,如不足應加滿。工作前開關—定要關死;否則壓力打不上,并把加油螺塞擰松,以便油箱通氣。所彎管材的外徑一定要與彎模凹槽貼合,否則工件會產生凹癟現象或?qū)⒛W訚q裂。焊接管的焊縫在要處于彎曲處正外側或正內側。SWG手動液壓彎管機彎曲過程中兩支承輪要同時轉動且工件在支承輪的凹槽內滑動,如單面不動應停止操作。手動液壓彎管機平時做好設備的清潔保養工作,加油要清潔,—定要經80目以上濾網過濾,油濾裝置要定期清洗。手動液壓彎管機使用15號機械油。

     DWG-2A電動液壓彎管機使用方法:將電動液壓彎管機開關擰緊、支承輪和模子與被彎工件接觸部位涂潤滑油脂。根據所彎管材大小,選擇相應的彎模,裝在活塞桿頂端,將兩個支承輪相應的尺寸槽面向著彎模,特別注意支承輪應放在翼板面邊的所相應尺寸孔內,“最大規格最外孔。以此類推。避免DWG-2A電動液壓彎管機兩支承輪位置不對稱,造損壞模子及機件。放好工件后將上翼板蓋上,先用快泵使彎模壓到工件件,再用慢泵將工件壓到所需角度,彎好后打開關,工作活塞將自動復位,翻開上翼板,將工件取出。

    DWG型電動液壓彎管機是一種用于現場管道安裝的輕便型施工機具, 具有小巧輕便、移動方便、可解體等特點,最適宜冷彎各類無縫鋼管及有縫鋼管。它具有結構合理,操作方便,使用安全,裝卸快速,一機多用等優點。DWG-2A電動液壓彎管機適用于工廠、倉庫、碼頭、建筑、鐵路、汽車等按裝管道和修理。它除了具有彎管功能外,還能卸下彎管部件(油缸)作為分離式液壓起頂機使用。

    SWG-25手動彎管機是冷彎式型簡易手動彎管機。不用加熱灌沙等工藝。彎曲圓弧光滑、清晰、變形小。DWG-2A電動液壓彎管機使用方便,便于攜帶。適合于廠礦、農村、化工、制冷、建筑、電氣線路、管子安裝,是以上行業必備的常用工具。

電動/手動液壓彎管機技術參數

項目/型號
SWG-2A
SWG-3B
SWG-4D
SWG-5A
最大工作壓力
Mpa
44
59
62
63
最大工作行程
mm
250
320
420
550
彎管能力
外徑
mm
21.3~60
21.3~60
75.5~88.5
21.3~60
75.5~108
75.5~133
壁厚
mm
2.75~4.5
2.75~4.5
4~6
2.75~4.5
4~6
4~8
彎管角度
rdd
π/2≤α<π
曲率半徑
mm
3D~4D
液壓油牌號
N
N15
整機重量
kg
58
120
193
278
包裝箱尺寸
mm
75×39×23
96×46×29
121×50×31.5
158×55×38.5
