P30B耙斗裝巖機
|
產品名稱:耙斗裝巖機/P15B/P30B/P60B/P90B |
我廠主要經營P-30B耙斗裝巖機,礦用機械,臺車,絞車,配件等。公司秉承“顧客至上,銳意進取”的經營理念,堅持“客戶第一”的原則為廣大客戶提供優質的服務。歡迎新老客戶來我廠實地參觀考察!
P-30B耙斗裝巖機具有效率高、結構緊湊、P-30B耙斗裝巖機具應用范圍廣等特點。P-30B耙斗裝巖機用于巷道掘進中配合礦車進行裝巖。耙斗裝巖機不僅可以在30°以下上山、下山巷道裝巖,P-30B耙斗裝巖機具還可以進行掘進工序的平行作業,提高掘進速度,是實現巷道掘進機械化的主要機械設備之一。
P-30B 30B 60B 90B 120B型耙斗裝巖機系列產品適用于水平巷道和傾斜角小于35度的斜井上山及90度拐角巷道中裝載.
P-30B耙斗裝巖機具巖石之用,它可配合礦車或者箕斗使用。P型系列耙斗裝巖機用在巖巷掘進中,配以1.1米3礦車或箕斗進行裝載作業,適用于凈高[P15B(B)、P15B、P30B(A)、P30B大于2米、P60B(A)、P60B大于2.4米2],凈斷面[P15B(B)4.5米2、P30B(A)米2、P60B(A)9米2以上]的巷道。
耙斗裝巖機適用于凈高3米以上凈斷面12平方米以上的巷道選用。P30B耙斗裝巖機結構簡單,裝巖效率高、可靠性好、應用廣泛。不但可以用于平巷廣泛用于巷道掘進中配以礦車或箕進行裝載作業。,而且P-90B耙斗裝巖機適用于水平巷道和傾斜角小于35度的斜井上山及90度拐角巷道中裝載 巖石之用,P-30B耙斗裝巖機可配合礦車或者箕斗使用。

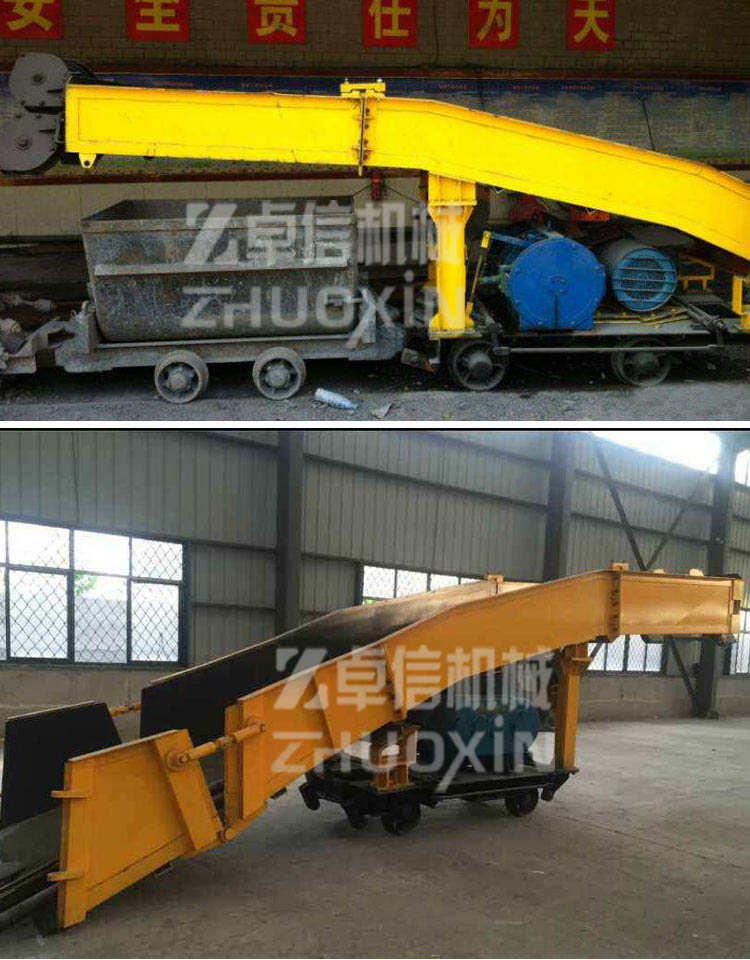

P-60B耙斗裝巖機的結構及用途
P-60B耙斗裝巖機主要由固定楔、尾輪、耙斗、絞車、臺車、導向輪、料槽(進料槽、中間槽、卸料槽)以及電氣部分組成。
1、固定楔, 固定楔固定在掘進工作面上,用以懸掛尾輪,固定楔分為硬巖固定楔和軟巖固定楔兩種。
2、尾輪,尾輪掛在固定楔上,用以引導尾輪繩,使耙斗返回工作面。它主要由側板、滑輪、心軸、吊鉤零件組成。

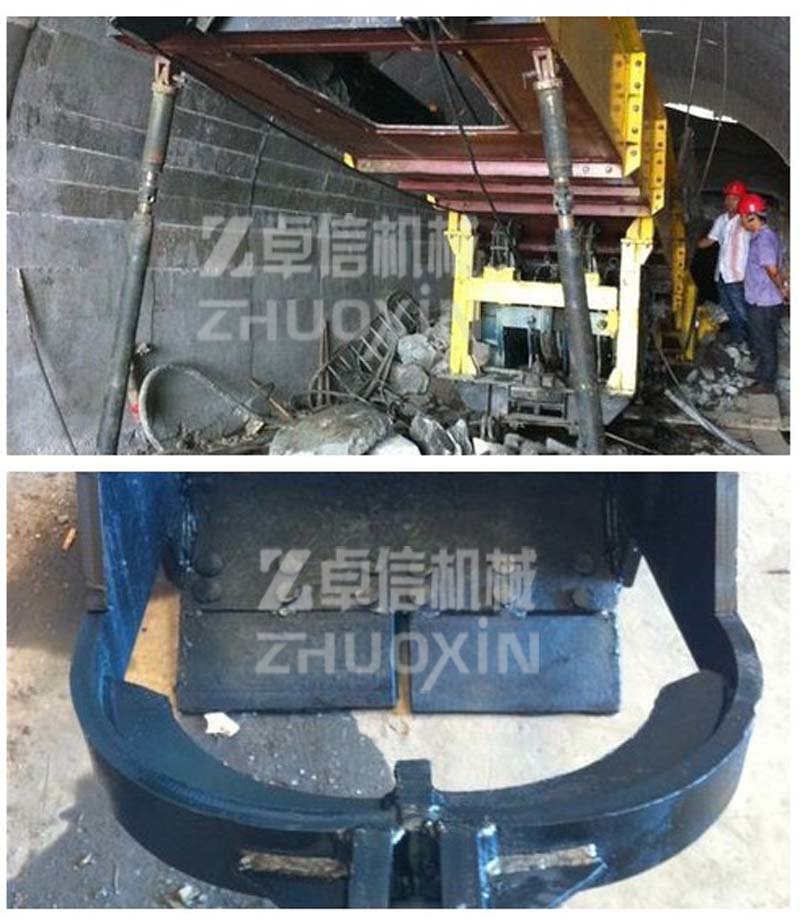

3、耙斗,耙斗由尾幫、側板、拉板、筋板焊接而成整體,組成馬蹄形半箱形結構,耙齒用鉚釘固定在尾幫下端,耙齒磨損后可更換。
4、小絞車,絞車由電動機、減速機以及兩個行星滾筒及兩組制動器組成、兩組制動器實際上起著兩組離合器的作用,分別對兩個滾筒進行控制。
5、臺車,臺車由車架、車輪、彈簧碰頭等組成,它是耙裝機的機架及行走部,它承受裝巖機的全部重量。臺車前后掛有四套卡軌器,作為固定裝置。
6、導向輪,導向輪安裝在耙裝機的后部,用以導向、改變鋼絲繩的方向,它由側板、滑輪、心軸、滾動軸承組成。
7、料槽(進料槽、中間槽、卸料槽)
料槽是容納耙。海╉返模胰〉膸r石以此通過進料槽、中間槽、卸料槽底部的卸料口卸入礦車。中間槽安裝在臺車的支架和支柱上,而進料槽、卸料槽則分別在其前后與之銜接。
8、電氣部分,電氣部分主要采用礦用防爆開關、防爆電動機、防爆按鈕等電器設備。司機操作發生電氣故障,不準自己動手處理。
P30B耙斗裝巖機技術參數見下表:
項目 |
P15B(B) |
P30B(A) |
P60B(A) |
P90B |
P120B(A) |
耙斗容積,m 3 |
0.15 |
0.30 |
0.60 |
0.90 |
1.20 |
技術生存率,m 3 /h |
15-25 |
35-50 |
70-110 |
95-140 |
120-180 |
軌距,mm |
600 |
600 |
900 |
600 |
900 |
600 900 |
600 |
900 |
1500 |
主繩牽引力,KN |
7.2-10.4 |
12.3-18.5 |
20.0-28.0 |
31.0-50.0 |
37.0-550 |
鋼絲繩直徑,mm |
12.5 |
12.5-15.5 |
15.5 |
17.0 |
18.5 |
電動機 |
功率,KW |
11 |
17 |
30 |
45 |
55 |
工作電壓,V |
380/660 |
380/660 |
380/660 |
380/660 |
380/660 |
外形尺寸 (不包括擋板) |
長 |
mm |
5500 |
6110 |
6800 |
8610 |
10550 |
寬 |
1170 |
1305 |
1850 |
2050 |
2250 |
高 |
1800 |
2000 |
2350 |
2745 |
2870 |
總重x10 3 kg |
2.5 |
4.75 |
6.50 |
9.80 |
12.50 |
|
耙斗裝巖機司機操作規程
1、司機操作前要先進行培訓,掌握設備的基本性能和操作要領,未經培訓者不得操作耙?guī)r機。
2、開車前要先發出信號,待人員全部撤至安全地點后才能操作耙?guī)r機。
3、起動設備,拉緊主繩滾筒的操作手柄,耙斗開始耙矸,待矸石到達卸載口后立即拉緊尾繩的操作手柄,使耙斗返回耙矸地點,重新耙?guī)r。
P30B耙斗裝巖機注意事項
1、耙?guī)r過程中,人員必須退至耙?guī)r機以外,防止因斷繩、跑石傷人。
2、操作時,司機必須精力高度集中,兩眼要隨時注視耙斗的運行位置,到達裝矸或卸載地點后要及時進行反向操作,防止耙斗過位損壞設備。
3、裝矸時必須灑水、降塵。
4、每次放炮崩下的矸石必須裝完,兩側不得出現余矸堆積,機器周圍耙斗耙不到的矸石必須人工裝凈。
5、P30B耙斗裝巖機耙?guī)r過程中如耙斗受阻,不得強行耙?guī)r,應將耙斗稍微后退然后再耙,大塊矸石必須人工用大錘或風鎬搗碎,嚴禁放糊炮破碎。
6、當巷道底板巖性較松軟時,耙?guī)r過程中要掌握好耙?guī)r力度,以防巷道底板低于軌面過高,底板出現起伏不平現象。
7、司機操作時,應盡量避免同時拉緊兩個操縱手柄,防止電機阻轉損壞設備或耙斗飛起而釀成安全事故。
8、開車時嚴禁用手或工具觸摸鋼絲繩。
9、耙?guī)r機工作時,絞車滾輪上鋼絲繩的余量不得少于三圈安全圈。
10、開車時,必須在操縱側裝好安全擋桿,除司機處,其他人員不得緊靠耙?guī)r機。
我廠主要經營P30B耙斗裝巖機,礦用機械,臺車,絞車,配件等。公司秉承“顧客至上,銳意進取”的經營理念,堅持“客戶第一”的原則為廣大客戶提供優質的服務。歡迎新老客戶來我廠實地參觀考察!
P30B耙斗裝巖機具有效率高、結構緊湊、P30B耙斗裝巖機具應用范圍廣等特點。用于巷道掘進中配合礦車進行裝巖。不僅可以在30°以下上山、下山巷道裝巖,P30B耙斗裝巖機具還可以進行掘進工序的平行作業,提高掘進速度,是實現巷道掘進機械化的主要機械設備之一。30kg道夾板 液壓彎道器 立式扳道器
P-30B 30B 60B 90B 120B型耙斗裝巖機系列產品適用于水平巷道和傾斜角小于35度的斜井上山及90度拐角巷道中裝載
P30B耙斗裝巖機巖石之用,它可配合礦車或者箕斗使用。商易網
P型系列耙斗裝巖機用在巖巷掘進中,配以1.1米3礦車或箕斗進行裝載作業,適用于凈高[P15B(B)、P15B、P30B(A)、P30B大于2米、P60B(A)、P60B大于2.4米2],凈斷面[P15B(B)4.5米2、P30B(A)米2、P60B(A)9米2以上]的巷道。P30B耙斗裝巖機具
P30B耙斗裝巖機售后服務及交付說明
1、性價比說明:
同產品質量條件下,我公司不以降低性能、更改產品零部件為代價,給出最低最實在的價格。(可根據客戶要求進行產品的生產配置)
2、交貨說明:
按供貨期交貨,若有特殊情況,需提前交貨的,我公司在有限的范圍內將會組織人員加大生產力度、實行生產,安裝,調試,包裝等工藝,力求滿足貴公司要求.
3.售后服務范圍:
P30B耙斗裝巖機產品保修期為1年,在保修期內產品屬質量問題的我公司給予最快捷的維修,無任何費用,在保修期外需要更換零部件的,我公司只收取成本.
山東卓信機械(官網http://www.jnzhuoxin.com)秉承山東人的豪爽與實誠,誠邀各位專家、領導來我公司考察、指導、賜教并期盼與您真誠合作,“追求卓越”永遠是我們的主題,我們將勵精圖治,再創高效,力爭以先進的技術,優良的產品質量,為煤礦企業提供多方位的服務。
P型耙斗裝巖機使用說明
P系列耙斗裝巖機適用于各種金屬礦、非金屬礦、煤礦、鐵路涵洞、水利等建設工程在巷道掘進中配備礦車或箕斗進行裝巖作業。P30B耙斗裝巖機不僅可以在平巷中使用,而且可以在傾角小于30度的斜巷或拐彎及拐彎角度達到90度的巷道中使用,并且還能同時進行掘進工序的平行作業,提高掘進速度。電氣設備具有防爆性能,可用于有煤塵及瓦斯的礦井中。
耙斗裝巖機在機械種類里大家都不陌生了吧?主要在礦山行業上應用較多。耙斗裝巖機有很多型號,每一種型號的結構都不一樣,P-90B耙斗裝巖機的結構組成有哪些呢?小編帶領大家一起了解P-90B耙斗裝巖機吧?
1、P-90B耙斗裝巖機固定楔:其固定在迎頭上,用以懸掛尾輪,由楔體、帶錐套的鋼絲繩和套環等組成。
2、P-90B耙斗裝巖機尾輪:是懸掛在固定楔套環上,用以引導耙斗的返回迎頭,主要由側板、耐磨繩輪、吊鉤、芯軸和軸承所組成。耙斗是在主繩、尾繩牽引下作往復運動,扒取巖石,耙角為60°,平斜巷道通用,是耙?guī)r機扒取巖石的主要工具,耙齒采用耐磨的高錳鋼材質,磨損嚴重后可對耙齒進行更換!
3、P-90B耙斗裝巖機臺車上的操縱機構、絞車、導向輪和進料槽、中間槽、卸載槽。進料槽的中部設有升降裝置,可旋轉螺桿調節簸箕口的高低,為了引導耙斗進出和防止矸石撒落,在絞接部位還設有左右導向擋板;P-90B耙斗裝巖機中間槽前后彎曲部位,各設有可裝卸耐磨的弧形板;卸載槽后部裝有緩沖作用的彈簧碰頭和撐腳。
日常如何維護耙斗裝巖機?我們先看一下,耙裝機的組成部分。P30B耙斗裝巖機最重要的部分是電動機。電動機由定子架、繞組及絕緣材料、轉子、兩端軸承及端蓋等組成,如果還不太熟悉耙斗裝巖機的主要部分可以參考一下說明書的喔。通常電動機故障的原因有一下原因:
1,散熱不好造成電機燒壞
2,電源斷相、電壓或頻率不對,或者電壓不穩定。
3不間斷的運行,長期的運行耙斗裝巖機。我們的建議是,適當隔幾個小時,停一下。
4繞組短路、斷路、接地
5,還有的是通風不暢,導致耙斗裝巖機潮濕,電機與潮濕短路等等
只要堅持認真看、聽、摸、測、做,絕大多數故障都可以預防和避免。
|
|
山東卓信專業生產P-30B耙斗裝巖機,P-30B耙斗裝巖機,P-60B耙斗裝巖機,P-90B耙斗裝巖機其技術經驗豐富,有著十多年的生產經驗,質量可靠,我公司保證無一個不合格產品出廠是我公司一貫的原則,用最好的質量,最低的價格立于不敗之地,感謝四海賓朋選購我公司產品,期待與您合作…… |
|
|
|
|
