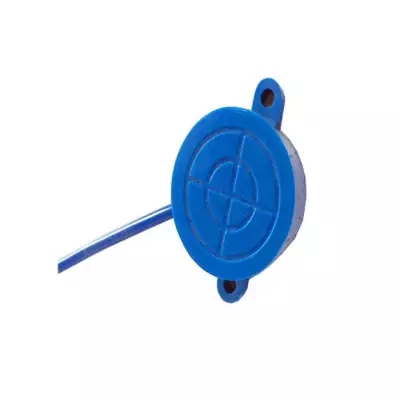

PNP常開式接近傳感器GH2-356QD詳細介紹
PNP常開式接近傳感器GH2-356QD
接近開關分為：
埋入式和非埋入式:
電感式接近開關，按其安裝方式的不同，分為可埋入式（埋入式）和不可埋入式（非埋入式）。埋入式的是感應頭式平的、非埋入式是感應頭有凸出來的。
埋入式區別如下：可以埋入安裝，檢測面和周圍金屬可以齊平而不影響接近開關的性能；對檢測距離較短。
非埋入式不可以埋入安裝，檢測面和周圍金屬不可以齊平，必須留有一定的空間余地，否則將會影響接近開關的性能；相對檢測距離較長。
接近開關外圍一般有金屬螺紋，埋入式的指感應頭全包在金屬螺紋里；非埋入式是指感應
頭會露出金屬螺紋。主要是為了滿足安裝的要求。如果被檢測物體緊貼表面，可以采用
埋入式；如果別檢測物體懸空，可采用非埋入式。
什么是NPN型又什么是PNP型？
NPN型：
負載接法：負載接在輸出端和負之間。
輸出電平：當無感應時，輸出高電平，感應時，輸出低電平。
電流方向：負載電流注入開關（灌電流）
PNP型：
負載接法：負載接在電源正和輸出之間。
輸出電平：當無感應時，輸出低電平，感應時，輸出高電平。
電流方向：負載電流流出開關（拉電流）
PNP常開式接近傳感器GH2-356QD
性能特征：
1、扭矩范圍 為了避免安裝時損壞接近開關，不要超過給定的擰緊扭矩。 不銹鋼螺紋 m5 = 2nm m8 = 10nm m12 = 20nm m18 = 55nm m30 = 200nm
2、感應區/感應面 感應區是在感應面前面的區域，在感應區中，接近開關對靠近的金屬部件起反應，即改變輸出狀態。
3、額定感應范圍： 在金屬部件靠近接近開關感應面時，產生開關量輸出狀態變化的這段距離即為額定感應范圍。
4、重復性： 在標準條件下兩個測量的重復精度。測量值中的差異應小于10]。
5、輸出功能： 閉合觸點：物體在感應區內-開關輸出 斷開觸點：物體在感應區內-開關抑制
6、led 顯示 設備的環境溫度高達 +130°c 時會有一個 led狀態. 當led燈不再亮?xí)r，說明溫度已經達到*高。通過這個過程，可以保護設備不受損壞。
7、啟動延時時間： 接近開關接通電源的瞬間到其準備完畢且輸出正常信號的時間間隔（在ms毫秒范圍內）。
8、修正因數： 如果使用不同于鋼（1.0037）的材質，修正因數規定了檢測距離的變化。該修正因數取決于被探測物材質的類型，特性（內部結構），尺寸和和幾何形狀。
9、典型修正因數: st:1 v2a: 約. 0.6 ms: 約. 0.3 ms: 約. 0.2 銅: 約. 0.15 全鋼傳感器修正因數: v2a: 0.5 ms: 約. 0.1 鋁, 為了建立不同于st37材料的近似感應范圍，bixu將st37的感應范圍乘以相應的修正因數。
10、反性保護： 如果連接端子接反了，一個內置的保護可防止接近開關被損壞。
11、短路保護： 倘若電流過載，有一個內置保護可防止接近開關被損壞。
12、開關點漂移： 開關點由于環境的變化而改變。
PNP常開式接近傳感器GH2-356QD
接線：
三根線的接線接法：
粽色的是接電源的正，藍色的是接電源的負，黑色的是接負載（信號輸出）。
二根線的接線方法（DC或AC)：
棕色線連接負載的負，負載的正線再連接電源的正，藍色的直接連接電源的負。
具體接線方法請參照開關標牌上的接線圖來接線，切勿錯接反接！
直流三線接近開關的三根線分別是：棕色線---電源正藍色線---電源負黑色線---輸出號
交流二線型開關：將負載和接近開關串聯后接在交流電源端。
PNP常開式接近傳感器GH2-356QD
一般接近開關有兩種安裝方式：
齊平安裝和非齊平安裝；齊平安裝：接近開關頭部可以和金屬安裝支架相平安裝；非齊平安裝：接近開關頭部不能和金屬安裝支架相平安裝一般，可以齊平安裝的接近開關也可以非齊平安裝，但非齊平安裝的接近開關不能齊平安裝。這是因為，可以齊平安裝的接近開關頭部帶有屏蔽，齊平安裝時，其檢測不到金屬安裝支架，而非齊平安裝的接近開關不帶。
