齒條起道機主要用于鐵路道軌鋪設和維修。15T齒條起道機在工礦企業以及橋梁架設等作業中廣泛用于提升和支撐各種重物和設備的安裝。齒條起道機是手動式起重工具種類之一,結構緊湊,合理利用搖桿擺動使齒爪上下移動,與定齒爪聯動配合,推動齒條上升或下降,起重物隨之升降。

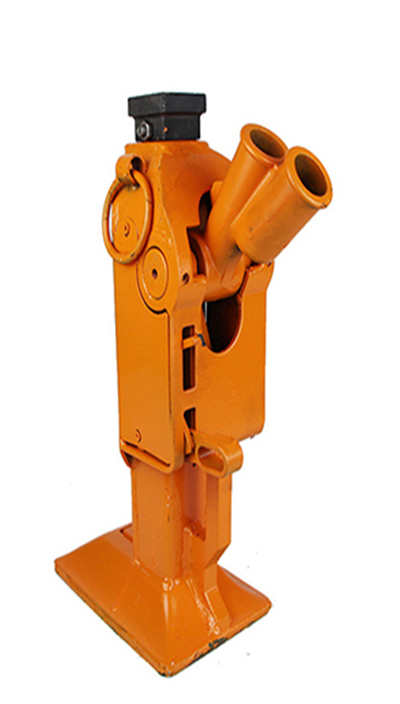

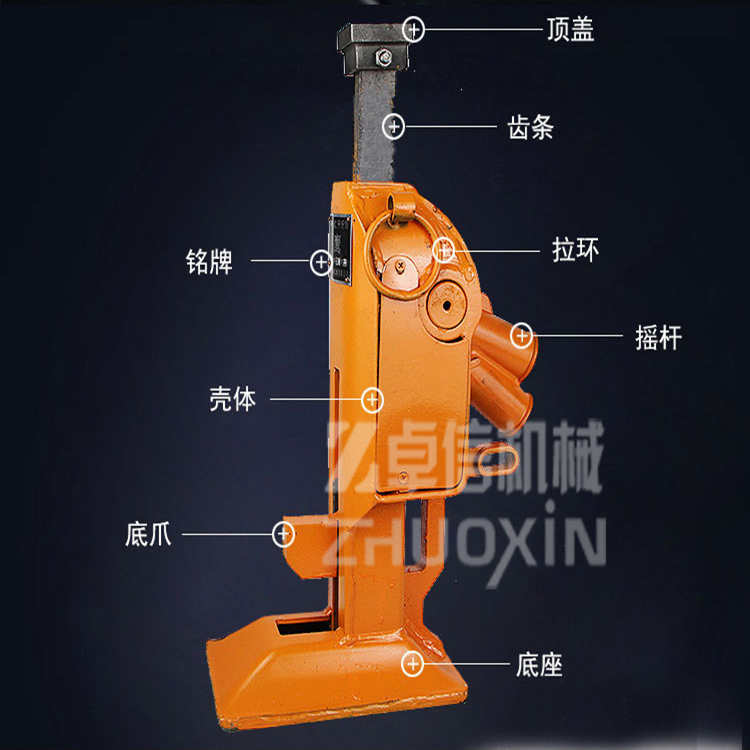

齒條起道機由底座抬鉤、手柄壓把、棘爪、千斤、齒條、快降輪組成,其特征在于它的抬鉤與齒條構成滑動配合,手柄壓把與抬鉤鉸接,棘爪一端固定在手柄壓把上,另一端與齒條相嚙合,千斤固定在抬鉤上,齒條與底座固定聯接。它克服了原有起道機的體積大、笨重、總體超高侵限等缺點。 齒條起道機由底座,抬鉤,手柄壓把,棘爪,千斤,快降輪等組成。壓把手柄單程用力, 齒條起道機與原有技術相比,具有以下優點,體積小,重量輕,便于攜帶,全部作業過程都處于可確保行車安全狀態下。
齒條起道機產品簡介
齒條起道機主要用于鐵路道軌鋪設和維修。在工礦企業以及橋梁架設等作業中廣泛用于提升和支撐各種重物和設備的安裝。
齒條起道機使用方法
1.提升――齒條起道機應平穩放妥,用長度1.5米鋼質鋼桿插入搖桿孔內,上下往復扳動到需要的提升高度為止。
2.緩降――把慢降控制手柄向上扳到制動位置將杠桿上下扳動,每往復一次即下降一牙。
3.急降――抽出杠桿,齒條起道機用杠桿垂直撞擊速降腳板尾面,就能一次降落到起點位置
4.滑動部位要經常潤滑,發現零件損壞及時更換。15T齒條起道機齒條式起道機,別名齒條千斤頂(5T/10T/15T)

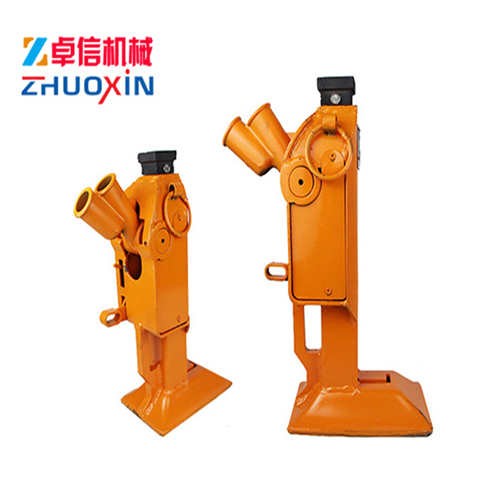

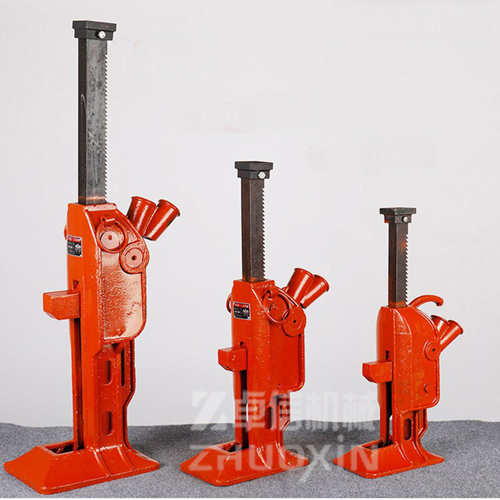

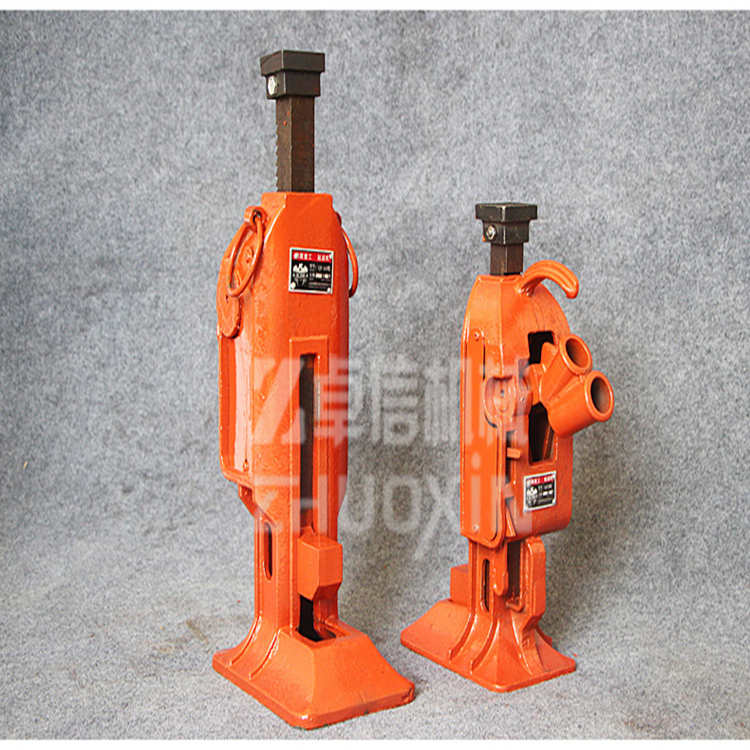

產品名稱:QD5-15系列齒條式千斤頂(又名起道機)
齒條起道機性能規格型號 最大頂舉量 最大鉤舉量 起重高度 頂高 腳鉤高
QD5 5噸 2.5噸 160毫米 345毫米 43毫米
QD10 10噸 5噸 180毫米 410毫米 45毫米
QD15 15噸 7.5噸 280毫米 580毫米 60毫米
齒條起道機表格參數介紹
型號 |
QD5 |
QD10 |
QD15 |
QD20 |
最大頂舉量 |
5T |
10T |
15T |
20T |
最大鉤舉量 |
2.5T |
5T |
7.5T |
10T |
起重度度 |
160mm |
180mm |
280mm |
350mm |
頂高 |
345mm |
410mm |
580mm |
680mm |
腳鉤高 |
43mm |
45mm |
60mm |
75mm |
齒條起道機用途適用于鐵路道軌的輔設、橋梁安裝、及車輛、設備、重物起重之用,具有結構簡單、使用方便、安全可靠、多機并用等優點,是一種應用較廣的起重工具。
齒條起道機工作原理本機是手動式起重工具種類之一,結構緊湊,合理利用搖桿擺動使齒爪上下移動,與定齒爪聯動配合,推動齒條上升或下降,起重物隨之升降。
|
齒條起道機使用時需要注意哪些事項?
齒條起道機在液壓缸承載能力范圍相同的情況下,承載小載荷的液壓缸會首先移動,承載大載荷的液壓缸后移動。齒條起道機注意事項
1、使用齒條起道機如出現空打現象,可先放松泵體上的放油螺釘,將泵體垂直起來頭向下空打幾下,然后旋緊放油螺釘,即可繼續使用。
2、使用齒條起道機時,不得加偏載或超載,以免齒條起道機破壞發生危險。 在有載荷時,切忌將快速接頭卸下,以免發生事故及損壞機件。
3、齒條起道機是用油為介質,必須做好油及本機具的保養工作,以免淤塞或漏油,影響使用效果。
4、新的或久置的油壓齒條起道機,因油缸內存有較多空氣,開始使用時,活塞桿可能出現微小的突跳現象,可將齒條起道機空載往復運動2-3次,以排除腔內的空氣。長期閑置的齒條起道機,由于密封件長期不工作而造成密封件的硬化,從而影響油壓齒條起道機的使用壽命,所以油壓齒條起道機在不用時,每月要將油壓齒條起道機空載往復運動2-3次。
5、齒條起道機出廠時經過105Mpa(1050Kgf/cm2)試驗。但由于膠管容易老化,故用戶需經常檢查,一般為六個月,頻繁用者為三個月。檢查時用87.5Mpa(875Kgf/cm2)試壓,如有爆破、凸起,滲漏等現象則不能使用。
6、操作時齒條起道機應嚴格遵守技術規范,用戶要根據使用情況定期檢查和保養。
起道機的三大分類及主要特點
說到起道機我們都是知道的,但是很多人不太清楚的是起道機的分類,下面我們就要詳細的說一說關于起道機的三大分類:
1、齒條起道機,簡單的起道機。其由鋼制外殼和螺桿及固定哎外殼上的螺母組成。轉動手柄即將重物頂起或降下。為了省力和頂升平穩,手柄常帶有棘輪,棘輪手柄由棘輪、棘輪卡、手柄套筒組成。還有一種齒條起道機。扳動操作手柄,經過傘形齒輪傳動,將起道機升起,這種起道機上還裝有一個換向扳鈕,可控制起道機的升和將。螺旋前幾單均有自鎖作用,所以重物不會因停止操作而突然下降,也無漏油等故障問題,維護保養也較方便,能在垂直、橫臥或倒放等幾種位置狀況下使用。使用的有5、10、15、30、50t等規格。手柄操作力有十多公斤到幾十公斤不等,由1-3人操作。
2、齒條起道機是一種起重量較大的起道機,常用的為幾噸至50t,大的可達500t。這種齒條起道機一般由鋼制殼體(工作油缸)、活塞、油泵、手柄等部分組成。使用時將手柄插入手動泵套筒內,上下?lián)鍎蛹纯墒够钊麠U平穩上升,需要降落時,只要把位于底座的放油閥按逆時針方向微微旋松,即可使活塞桿漸漸下降。
3、齒條起道機
也稱為千斤頂。其起重量比較小,其中規格為3/15t等。齒條起道機離地較高的舞臺,頂鉤(起重量3t)用來定頂升離地面不高的物體。
使用起道機的注意事項:1、被選用的起道機的起重能力不得小于被起升物體的重量,嚴禁超負荷使用;2、起升高度不得超過額定的數值,以免將螺桿或活塞桿全部頂出而造成事故;3、起道機若安放在松軟的地面上時,需加鋪墊板(木板需厚、堅韌),防止起道機下陷,否則容易使被起升物件發生歪斜、傾倒事故;4、起道機與被起升的物件間應加墊小木板,防止損傷被起升物。當被起升物升高后應及時在被起升物下面墊入保險墊木;5、一般的油壓起道機不能臥倒使用,以防止工作油流出;6、使用起道機起升時要用力得到,松降時要一牙一牙地松降,人也應站在側面操作,以防滑牙時手柄上裝的撬幫突然升起擊傷人。中途停止操作時,撬棒要拿掉。
齒條起道機機器保養
1、為了確保機器在每次使用時靈活可靠,必須對機器進行有效的保養和周期檢查。
2、必須保證機器滑動部分和裸露活動元件不銹蝕,用完必須上好機油,如使用間隔期較長,則必須上防銹油,不要將機器摔、磕、碰傷,以保證機器活動精度。
3、要求每季一次對機器的活動部件及油量進行周期檢查。
4、在更換或補充液壓油時,應選用粘度為18-38厘斯(油溫50℃時)規格的,其濾油精度不大于20微米的液壓油。在補充液壓油時不得混入砂粒等其它雜物。并注意每次注油時必須對泵體進行排氣。
5、當需要檢修時,應用汽油或柴油清潔油路及主要零部件,并注意不得損壞零部件。 |
|

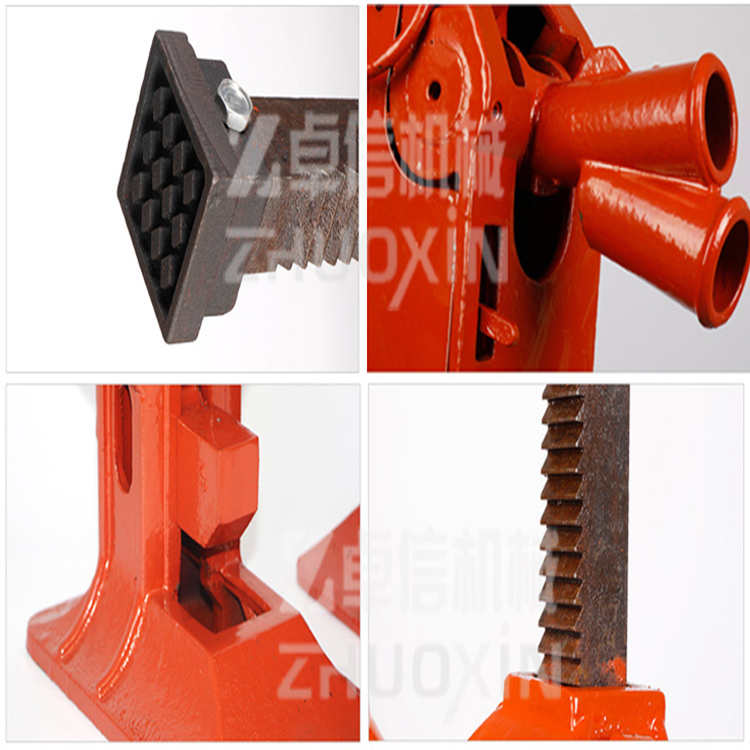

齒條起道機外形與普通20噸千斤頂一樣,不同的是;1、前者是機械提升后者是液壓提升。2、齒條起道機是旁起(底座的外凸部分)后者是中間頂起。3、齒條起道機是在內部有一根直立的齒條,由齒輪、齒輪軸、棘輪、杠桿褲組成,后者是中間有個油缸、手動柱塞泵組成。齒條起道機工作原理是:用杠桿插入杠桿褲用力向下壓,由齒輪軸帶動齒條向上移動,由棘輪控制運動的方向。底座的外凸部分中間有一個可移動的凸臺隨齒條一起移動用以提升。使用時將起道機底座的外凸部分插入鐵軌底部壓動杠桿就行。
齒條式起道機操作方法
這個假期安全問題一直環繞在我們耳邊,我們在平常生活中有很多人在默默地守護著我們,來保障我們的生命安全,他們用著一些機械設備檢查故障、處理險情,那么使用在鐵路上的機械設備是什么呢?下面和小編一起來看一看吧。
齒條式起道機油缸及支架繞底座上的銷軸同時向上旋轉,在起道輪的鉸接處產生垂直向上的推力,同時在支架的頂塊上產生水平方向的推力,從而達到起道和撥道的目的。結構簡單,起道可靠快捷,維修、保養方便。并具有慢降和速降機構,使用時可根據需要選擇慢降和速降操作。
起道(提升)操作——將齒條式起道機立放使齒條鉤舌部分置于鋼軌或重物下,把撬棍插入搖桿孔內,用力上下擺動撬棍即可把軌排或重物逐齒提升至所需高度。
快降(卸載)操作——將撬棍向上抬起,使搖桿往上擺角度,起動齒板頂面即脫離齒條齒面,把起動齒板往后拉使其齒插入制動齒板尾部三角槽內,再下按壓撬棍,即實現快降(卸載)。
慢降操作——當齒條式起道機起重后需要降低一、兩齒的高度時,其操作為:將撬棍帶動搖降往下壓,使制動齒板脫離齒條不負載,往后拉開制動齒板,慢慢放松撬棍使齒條下架一齒,然后放松制動齒板使其齒入齒條上一齒,放松撬棍使制動齒板受力,此時起動齒板不受力,再輕輕抬起撬棍,拉開起動齒板使其齒尖入齒條上一齒。這樣,就完成了起重物下降一齒高度的操作。以此類推,即了實現逐齒慢降。
齒條起道機的使用須知
風蕭蕭兮易水寒,壯士一去兮不復還。起道機可以分為手搖起道機和齒條起道機,手搖起道機又稱齒條式千斤頂,齒條起道機。起道機適用于鐵路道軌的輔設、橋梁安裝、及車輛、設備、重物起重之用,具有結構簡單、使用方便、性能可靠、多機并用等優點,是一種應用較廣的起重工具。
起道機使用注意事項
1、使用起道機前需要了解重物的重量、起道機的使用范圍,嚴禁超負荷使用,以免造成設備損壞發生事故;
2、如果重物超過額定起重量,需用多臺起道機同時操作,保持多臺起道機負荷均勻,上升下降速度一致,保持平穩;
3、重物起升后,如果不能在短時間內卸載,則須在重物下面填加與重物離地高度相等的輔助墊塊作為支撐。
齒條起道機注意事項
1. 齒條起道機使用前應檢查油箱內液壓油是否足量;有無漏油;空載上下?lián)u動手柄觀察油缸有無跳動和爬行現象;觀察油缸內是否有氣體;回油閥工作是否正常;各緊固件有無松動。無任何異狀時方可作業。
2. 搖動手柄起道時,在開始無負荷或低負荷的情況下,扳動手柄幅度可大些,以提高工作效率。當起道重量較大時,扳動手柄的幅度不宜過大,避免損壞泵芯及泵殼。
3. 本齒條起道機起道作業時安裝在內外側均不侵入界限,但作業中遇到列車通過,起道機和操作工人要同時撤離線路。在緊急情況下來不及撤離起道機時,也必須擰松回油閥。確保行車安全。
4. 起道完畢后,逆時針擰松回油卸荷閥,在鋼軌自重作用下,液壓油通過回油閥被壓回油箱。取出起道器,用腳踩踏油缸,達到全部復位
|
齒條式起道機的保養措施
就像我們希望休息一樣,機械設備也是需要保養的。定期保養機械設備有利于升效率高,減少事故。
齒條式起道機在操作時機體應保持垂直平穩放妥,工作人員要站在搖桿兩側,提升時,按下慢降線板到制動位置,將急降頂板至月形孔下端,將杠桿插入杠孔內,往得上下拉動,到需要位距為止。(快落和慢落兩種)
起重噸位:5T,10T,15T
高度:51mm
搖桿中心高:330mm
齒條式起道機機器保養
1、為了確保機器在每次使用時靈活可靠,要對機器進行有效的保養和周期檢查。
2、要保證機器滑動部分和裸露活動元件不銹蝕,用完要上好機油,如使用間隔期較長,則要上防銹油,不要將機器摔、磕、碰傷,以保證機器活動精度。
3、要求每季一次對機器的活動部件及油量進行齒條式起道機周期檢查。
4、在更換或補充液壓油時,應選用粘度為18-38厘斯(油溫50℃時)規格的,其濾油精度不大于20微米的液壓油。在補充液壓油時不得混入砂粒等其它雜物。
5、當需要檢修時,應用汽油或柴油清潔油路及主要零部件,并注意不得損壞零部件。
齒條起道機使用前準備
行路難,行路難,多歧路,今安在、齒條起道機是手動式起重工具種類之一,結構緊湊,合理利用搖桿擺動使齒爪上下移動,與定齒爪聯動配合,推動齒條上升或下降,起重物隨之升降。
齒條起道機使用前的準備
1.齒條起道機油箱加入大約30公升46號液壓油。
2.按發動機使用說明書給發動機加注90#以上汽油及四沖程機油。起道機
3.慢拉動齒條起道機的發動機,使液壓油吸入油泵后,再起動發動機,操縱換向閥手柄,使各油缸動作2~3次全行程。
4.關機,再向齒條起道機油箱中加油,使油面超過油標刻度線5mm即可。
5.當日作業前,應用兆歐表檢查機架與軌鉤的絕緣阻值,不得小于1兆歐。齒條起道機
6.調整下道架高度:將下道支撐鐵置于道床兩軌枕頭部間,使下道架與導向軌面在同一水平面上。
如何操作齒條起道機
齒條起道機在鐵路作業中是非常常見的,齒條起道機應用也非常的廣泛,主要用于鐵路道軌鋪設和維修。在工礦企業以及橋梁架設等作業中廣泛用于提升和支撐各種重物和設備的安裝。齒條起道機由底座抬鉤、手柄壓把、棘爪、千斤、齒條、快降輪組成,其特征在于它的抬鉤與齒條構成滑動配合,手柄壓把與抬鉤鉸接,棘爪一端固定在手柄壓把上,另一端與齒條相嚙合,千斤固定在抬鉤上,齒條與底座固定聯接。齒條起道機克服了原有起道機的體積大、笨重、總體過高侵限等缺點。它由底座,抬鉤,手柄壓把,棘爪,千斤,快降輪等組成。壓把手柄單程用力,它與原有技術相比,具有以下優點,體積小,重量輕,便于攜帶,全部作業過程都處于可確保行車狀態下。
齒條起道機使用方法:
1.提升――起道機應平穩放妥,用長度1.5米鋼質鋼桿插入搖桿孔內,上下往復扳動到需要的提升高度為止。
2.緩降――把慢降控制手柄向上扳到制動位置將杠桿上下扳動,每往復一次即下降一牙。
3.急降――抽出杠桿,用杠桿垂直撞擊速降腳板尾面,能一次降落到起點位置。
4.滑動部位要經常潤滑,發現零件損壞及時更換。
齒條式起道機的工作原理與其使用注意
齒條式起道機主要用于鐵路道軌鋪設和維修。在工礦企業以及橋梁架設等作業中廣泛用于提升和支撐各種重物和設備的安裝。齒條式千斤頂(又名起道機)也叫手動起道機。
齒條式起道機外形與普通起道機一樣,不同的是;
1、前者是機械提升后者是液壓提升。
2、前者是旁起(底座的外凸部分)后者是中間頂起。
3、前者是在內部有一根直立的齒條,由齒輪、齒輪軸、棘輪、杠桿褲組成,后者是中間有個油缸、手動柱塞泵組成。
齒條起道機工作原理是:用杠桿插入杠桿褲用力向下壓,由齒輪軸帶動齒條向上移動,由棘輪控制運動的方向。底座的外凸部分中間有一個可移動的凸臺隨齒條一起移動用以提升。使用時將起道機底座的外凸部分插入鐵軌底部壓動杠桿就行。
起道機使用時的注意事項
1.起道機放置
提升齒條式起道機應平穩放妥,用長度1.5米鋼質鋼桿插入搖桿孔內,上下往復扳動到需要的提升高度為止。
2.起道機緩降
把慢降控制手柄向上扳到制動位置將杠桿上下扳動,齒條式起道機每往復一次即下降一牙。
3.起道機急降
抽出杠桿,用杠桿垂直撞擊速降腳板尾面,就能一次降落到起點位置。
4. 起道機維護保養
齒條式起道機滑動部位要經常潤滑,發現零件損壞及時更換。
起道機的放置位置和起道高度
我公司主要生產經營各種型號齒條起道機,為鐵路施工養護提供專業設備。今天在這篇文章里中煤小編主要講述起道機的放置位置和起道高度。
1 看水平時,道尺應放在尖軌前接頭,尖軌頂端、轍叉前接頭、導曲線中間;看兩內股水平時,應放在導軌接頭上。對下股過車多,另一股進車少的道岔,起完道后,對過車少的一股用鎬串實即可,以列車過后水平合適為準,寧低勿高。
2 起道手勢:起接頭時,兩手握拳舉頭頂相碰;起小腰時,兩手要放在胸前、食指、拇指張開作小圓形;起大腰時,兩手高舉、食指、拇指張開作大圓形;起道完畢時,右手高舉,如繼續往前或往后補撬起道,用手掌向前或向后揮動。
3 根據前標準點和后標準點起乎中間點,從上坡往下坡看道時,每點都不能低,從下坡往上坡看道時,每點都不能高。
起道:齒條起道機手要注視看道者的指揮,正確放置起撥道機,動作要敏捷。全起全搗時,起道機一般在接頭中間放一次,兩端距接頭八根枕處各放一次,并順次向前;重起全搗時,陡坑在底處放一次,漫坑則要放置2~3次,起道機必須放平放穩,直線放在鋼軌里口,曲線上股放在外口,接頭應放在中間(絕緣接頭不能放置起道機),以防脹軌和影響方向。
打塞(砸撬):當軌道起到要求高度后,打塞者即將軌枕下道碴串實,保證撤出起道機后,軌道不回落,在混凝土枕線路起道時,打塞者應協助壓機手抬起線路,并將起道機臥側軌底串實。
找平:標準股起平后,再用水平道尺找平另—股.道尺要放在起道機的起道始點一側,盡可能靠近起道機
|
