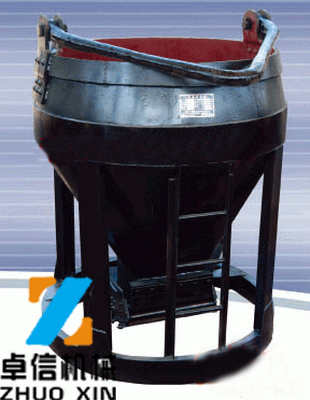

底卸式吊桶

礦用底卸式吊桶

    底卸式吊桶產品作用:底卸式吊桶是專供立井井筒鑿井時向砌壁工作面輸送混凝土的專用鑿井設備。底卸式吊桶是立放在平板礦車上用電機車或其他牽引方式往返于井口棚與混凝土集中攪拌站之間。

    底卸式吊桶產品型號意義,組成:產品型號TD—1.5 底卸式吊桶實際容積≥1.65M3 桶體外徑1450mm吊桶高度 ≥1730mm,底卸式吊桶由桶身、桶梁、扇形閘門、閘門啟閉手把及閉鎖機構組成。

    用底卸式吊桶輸送混凝土的優點是:①卸料快,操作簡便。②安全可靠。③混凝土的水灰比能得以充分保證。比用管道輸送的優點是無離析現象。④在完成一個段高的砌壁工作后,工作面清理工作量小,從而砌壁速度快。⑤矸石吊桶在翻轉卸料時對吊盤沖擊大,底卸式吊桶則無此弊端,且不須在吊盤上設專人司摘掛鉤工作,因而能節省人時。⑥能適應各種砌壁工藝。

    底卸式吊桶適用范圍及特點:底卸式吊桶具有結構簡單,開啟靈活,安全系數高并有效避免了采用溜灰管澆注時砼密度不均的弊端,因此在煤礦,冶金等井壁砼施工中被廣泛采用。

    底卸式吊桶結構的特點,自鎖機構的原理及特性,自鎖保護角的選取和計算方法,開啟裝置的設計。解決了礦山豎井老式吊桶卸料難的問題,具有工業應用價值。

    老式底卸式吊桶不同的是它的底為雙開式活底,兩半桶底通過轉軸和套筒與桶體鉸接在一起,由自鎖機構保持活動桶底的閉合狀態并自鎖,開啟裝置用來解除自鎖,使活底張開,并由桶底自身的重力作用使桶底始終保持張開狀。底卸式吊桶每側最大均可開至90°,即達到桶底板平面與桶體軸線平行,以減少卸料時巖石對底板的沖擊和磨損。關閉桶底時,只要托平桶底即可,此時自鎖機構動作,恢復自鎖,使桶底處于關閉狀態。

     底卸式吊桶,根據卸矸形式不同那,可分為掛鉤式吊桶和座鉤式吊桶。而,吊桶,是立井井筒開鑿期間提升矸石,升降人員和材料的主要容器。并且,當井筒涌水量小于/h時,還可作排水用。非常方便,簡單易操作。吊桶的用途:吊桶是立井井筒開鑿期間提升矸 石、升降人員和材料的主要容器。當井筒涌水量小于6M3/h時,還可作排水用。

     底卸式吊桶使用范圍及特點:吊桶是立井井筒開鑿期間提升矸石、升降人員和材料的主要容器。當井筒涌水量小于6M3/h時,還可作排水用。根據卸矸形式不同吊桶分為掛鉤式吊桶、座鉤式吊桶。

     底卸式吊桶是礦山立井施工中用于運送混凝土的專用設備,它適用于煤礦、金屬礦、非金屬礦及其他立井施工需要澆注混凝土的場合。底卸式吊桶特別對用凍結施工深表土層時、不能使用輸料管下料時,更適合,它是煤礦鑿井期間安全生產必不可少的。舊式底卸式吊桶在使用過程中顯得笨拙,操作不方便,卸料不完全等缺點。底卸式吊桶在原有的技術上改革創新,擺脫了這些缺點,提高了輸送混凝土的速度,操作簡便,在出料口的弧行板面設有橡膠板,底卸式吊桶保證了出料口部的密封性和漿液不泄露,同時也延長了吊桶的使用壽命,對避免和防止在煤礦立井期間不安全的隱患發生有著十分重要的意義,因此將該項技術推廠應用,順應煤礦安全生產和發展的趨勢和需求。

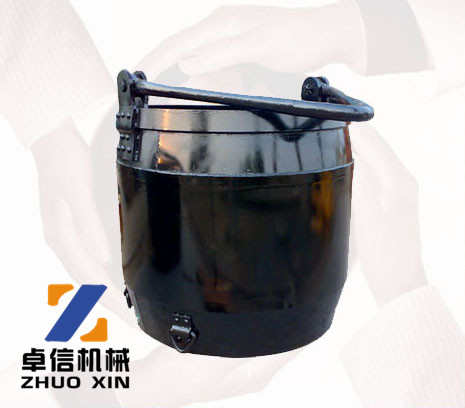

座鉤式吊桶

礦用座鉤式吊桶

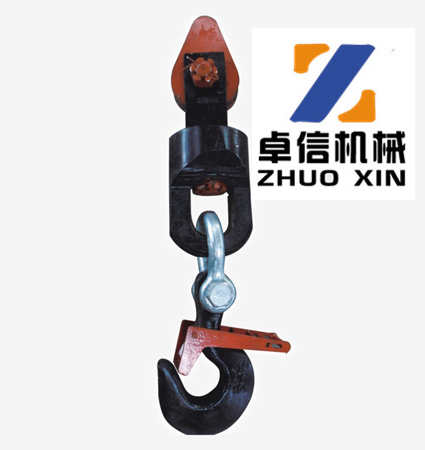

礦用鉤頭

礦用鉤頭裝置

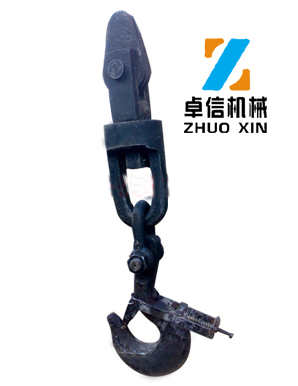

     礦用吊鉤裝置制造簡單、使用方便,但受力情況不好,大多用在起重量為80噸以下的工作場合;起重量大時常采用受力對稱的雙鉤。疊片式吊鉤由數片切割成形的鋼板鉚接而成,個別板材出現裂紋時整個吊鉤不會破壞,安全性較好,但自重較大,大多用在大起重量或吊運 鋼水 盛桶的 起重機 上。吊鉤在作業過程中常受沖擊,須采用韌性好的優質 碳素鋼 制造。 鉤頭裝置僅作為提升連接使用,不得用作其它用途。 插銷式保險卡必須安全可靠,否則此礦用鉤頭裝置不得使用。

     礦用鉤頭裝置與提升鋼絲繩連接好經檢查合格后,必須進行一段短時間的輕負荷(為設計載荷的30%~60%)試運行,試運行時間推薦為8小時或提升15次。以檢查鋼絲繩連接部位及鉤頭裝置各另部件有無異常。礦用鉤頭裝置使用前必須進行外表檢查,各轉動部分是否潤滑良好,轉動靈活,螺母是否松動,保險卡可靠。插銷式保險卡彈簧的松緊程度已調整好,用手搬動即可使插銷卡緊,不會松動。工作中盡量避免碰撞、變形,不得用撬杠、大錘代替手動搬動。

     礦用鉤頭裝置在使用期間,必須指定專人負責,經常進行檢查,發現異常情況時進行處理并作好記錄,每隔3個月或掘進100m左右時定期檢查記錄一次,檢查記錄內容如下:檢查礦用鉤頭裝置緩轉軸卡,緩轉花籃是否轉動靈活,螺母是否連接可靠,潤滑是否良好;各零部件有無裂紋,損傷變形,如發現問題應分析原因并予以更換;所有礦用鉤頭裝置零部件、軸承的安裝使用及維修更換日期、原因均應有記錄,并保存換下的零件,以便進行鑒定分析。礦用鉤頭裝置護繩環與鋼絲繩連接用的繩夾子是否牢固,錐形套筒與鋼絲繩鉛銻合金鑄接連接是否牢固。用敲打方法檢查各銷軸是否牢靠,開槽螺母、開口銷等件是否齊全。

     用戶應定期對礦用鉤頭裝置各零部件,各轉動部位進行檢查。發現銹蝕轉動部位不靈活,應及時加油潤滑。礦用鉤頭裝置使用期間吊鉤鉤口磨損<6mm建議用噴焊或其他有效表面處理修補。礦用鉤頭裝置吊鉤鉤口若出現永久殘余變形或磨損量達8mm時,應報廢、更換。單向推力球軸承潤滑為脂潤滑,使用半年應更換潤滑油,如停用超過一年,在使用前也要拆卸清洗重新?lián)Q脂,以保證旋轉靈活。

     礦用鉤頭裝置各連接處銷軸軸徑磨損量達到原直徑的3%時,應更換。礦用鉤頭裝置閑置不用,應存在倉庫內,不得風吹、日曬、雨淋、銹蝕、損壞。插銷式保險卡中的彈簧彈力失效,插銷損壞應即時更換。礦用鉤頭裝置如遇到卡罐、斷繩、過載等情況,應拆開檢查各零部件,發現有斷裂、塑性變形,應即時更換。但吊鉤鉤頭部位允許最大殘余變形量≤1mm,否則應立刻更換,在正常載荷下不允許有任何殘余變形。

    礦用鉤頭裝置鋼絲繩連接器 采用了兩種形式,其中 5.0t 、 7.0t采用不偏心護繩環,板卡連接稱為I型連接;而7.Ot鉤頭裝置除了上述形式外還與 9.0t、11.0t鉤頭裝置相同,采用了錐形套筒連接器,鋁銻合金鑄接形式,稱為II型連接。在用戶遵守保管、使用規則的條件下,礦用鉤頭裝置從制造廠發貨之日起在兩年內,其中使用不超過半年,吊桶因制造質量不良而發生損壞的或不能使用的,制造廠負責為用戶免費修理或更換。

礦用鉤頭裝置

礦用鉤頭裝置技術參數

型號
設計載荷t(KN)
外形尺寸L×B(mm)
吊鉤開口直徑φ(mm)
推力軸承型號
吊鉤裝置質量
連接的鋼絲繩直徑
連接用板卡直徑n(付)
配套使用吊桶規格
座/掛鉤(㎡)
底卸(㎡)
G5I
5(50)
1290×460
90
51311
76.5
26~28
6×250
2.0
1.5
G7I
7(70)
1495×515
100
51313
106
30~34
7×250
3.0
2.0
G9
9(90)
1750×570
120
51413
193
36~40
/
4.0
3.0
G11
11(110)
1850×630
120
51315
229
40~42
/
5.0
4.0
G13
13(130)
1952×680
130
51316
312
44~46
/
6.0
/
G15
15(150)
2070×680
130
51317
334
48~52
/
7.0
/



    座鉤式(掛鉤式)吊桶主要用途以及適應范圍:掛鉤式吊桶座鉤式吊桶是礦山立井井筒開鑿期間提升矸石、升降人員和材料的主要容器,當井筒排水量小于6/h時,也可做排水用。產品特點:座鉤式吊桶是雙層桶底所以可用于自動翻矸。

    1、座鉤式吊桶使用前應檢查銷軸的落幕以及開口銷是否松動損壞脫落、銷軸桶梁轉動處是否銹蝕、轉動是否靈活,有缺件及時更換。座鉤式吊桶使用時各轉動處應加油潤滑,避免零件之間的干磨損。吊桶筒體上的四個鉤環,主要供提升時穩定、移動以及更換吊桶時操作之用。

    2、座鉤式吊桶桶梁掛鉤處磨損量達到下列情況時,建議更換:容積4以上吊桶桶梁磨損量小于垂直方向設計直徑10mm時;3以下的吊桶桶梁磨損量小于垂直方向設計直徑12%時。座鉤式吊桶試用期間應有專人對桶梁、銷軸、耳環、鉚釘、焊縫進行檢查。

    3、座鉤式吊桶適用于自動翻矸裝置。座鉤式吊桶的桶底是雙層桶底,桶底中間有中心圓孔,是為自動翻矸時與鉤子配合所用,吊桶規格不同,雙層同地中心孔幾何尺寸也不同,使用時只需要參照吊桶圖樣式對自動翻矸裝置的托架寬度與支撐高度加以修改即可。掛鉤式吊桶無雙層桶底,適用于人工掛鉤翻矸。為防止桶梁砸手,應在桶梁落腳的桶口處焊上四個桶梁制成板塊。

    底卸式吊桶概述:用杠桿或操作手把打開扇形閘門,即可自動卸下混凝土,可顯著的提高立井砌壁施工中輸運混凝土的速度,操作簡便,在出料口的弧形板面設有橡膠板,保證了出料口部的密封性和漿液不泄露。底卸式吊桶是礦山立井施工中用于運送混凝土的專用設備,它適合于煤礦、金屬礦、非金屬礦及其他立井施工需要澆注混凝土的場合。特別對用凍結法施工深表土層時、不能使用輸料管下料時,較更合適。

    本底卸式吊桶整機運到用戶不需拆卸安裝即可就地使用,但在使用前必須檢查本機某些零件是否在運輸途中發生彎曲變形或損壞。拔下插銷,開啟操作手把(杠桿)打開扇形閘門,反復操作數次,無憋勁現象。各鉸鏈、銷軸處加機油潤滑,搬動桶梁,看是否轉動靈活,檢查扇形閘門的滾柱是否轉動靈活,座鉤式吊桶滾動軸承擋圈有否脫落,確認使用無誤時,才能開始使用,使用要定期檢查所有銷軸的螺母及開口銷是否松動,損壞脫落要及時更換新的。

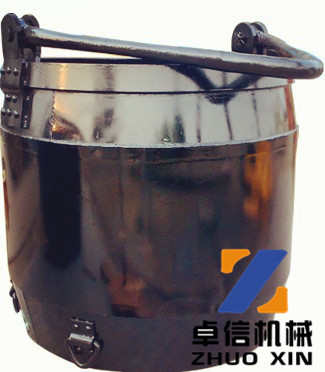

座鉤式吊桶

座鉤式吊桶/底卸式吊桶

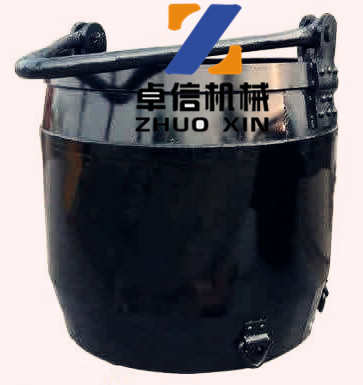

座鉤式吊桶

座鉤式吊桶/底卸式吊桶

     座鉤式吊桶如想調整扇形閘門的松緊程度時,應先關閉扇形閘門,松開固定閘門底板的螺栓,調整調節螺母,然后再擰緊固定閘門底板的螺栓。 座鉤式吊桶桶梁掛鉤圓弧處磨損量達到下列情況時必須更換:容積在3m3以下的吊桶桶梁磨損量小于垂直方向設計直徑12%時,容積在4m3以上的吊桶桶梁磨損量小于垂直方向設計直徑15mm時。

     為了保持座鉤式吊桶桶體內壁的清潔、不留殘料,在吊桶停用時盡快用水沖洗, 以保持吊桶內壁清潔光滑無灰漿附著。由操作手把、連桿組成一個杠桿系統,操作手把一端的一個鉸鏈固定在底圈的支點,另一個鉸鏈通過連桿與扇形板鉸鏈連接,當操作手把向下按動時閘門開啟,座鉤式吊桶反之則關閉。用戶應定期檢查桶梁的耳柄、內外耳環板孔壁、桶梁掛鉤段圓弧、銷軸軸徑磨損情況、潤滑情況,經常處于干摩擦狀態時加速磨損,當桶梁磨損量達到5.3條規定時,不得再用。

    為了保持座鉤式吊桶桶體內壁的清潔,不留殘料,在吊桶停用時盡快用水沖洗, 以保持吊桶內壁清潔光滑無灰漿附著。為了保持桶內壁的清潔,無殘留,請洗水后立即使用,所以為確保干凈和光滑內桶墻不砂漿。門關閉操作手柄(水平)的使用:座鉤式吊桶由操作手把,連桿組成一個杠桿系統,操作手把一端的一個鉸鏈固定在底圈的支點,另一個鉸鏈通過連桿與扇形板鉸鏈連接,當操作手把向下按動時閘門開啟,反之則關閉。座鉤式吊桶通過操作手柄和連桿;一個鉸鏈上形成一個杠桿系統操作手柄的一端被固定在底部支點,另一通過連接桿與扇形的鉸鏈的鉸鏈連接。門打開通過向下按壓操作手柄,否則關閉。

    底卸式吊桶用鋼板焊制的插銷座焊接在桶身錐體的上部,插銷座加工為扁長孔,可容插銷鉤頭通過插銷座本身系上,下二塊鋼板組成,二塊鋼板開口部分可容納操作手把(杠桿)的橫桿卡入,當關閉閘門時,啟閉手把貼近桶身,手把橫梁進入閉鎖機構的插銷座開口部分,再插入插銷鉤頭,可阻止手把橫桿脫出。底卸式吊桶在插入插銷鉤頭后即轉動90,以防止插銷跳出插銷的頭部用焊接鏈接環系掛在桶身上,操作方便,可使充滿料漿的吊桶閘門不會隨便打開,保障了安全。
