ELADP-32W拉繩開關，220VAC一開一閉詳細介紹

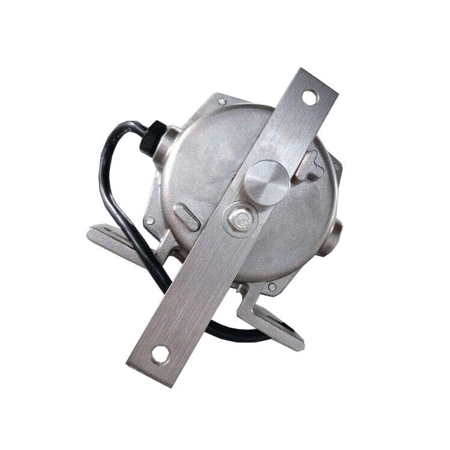

卓信ELADP-32W拉繩開關，220VAC一開一閉

ELADP-32W雙向拉繩開關|報價

ELADP-32W雙向拉繩開關品牌|圖片

山東卓信生產拉繩開關，型號有：ELAW-31、耐壓防爆型雙向拉繩開關、EMAW-21、

粉塵防爆型雙向拉繩開關、ELAM-21W、拉繩開關、ELADP-21W、ELADP-62PM、ELAW-61P

工廠耐壓型拉繩開關、ELADP-22W、ELAW-31、ELAM-31W、ELADP-32W、ELAW-61PW

供應ELADP-32W拉繩開關，220VAC一開一閉是一款安裝在膠帶，皮帶輸送帶上保護開關，當膠帶，皮帶輸送機發生異常運行進，通過本開關可以給以給皮帶，膠帶輸送發出停機型號以防止事故的進一步擴大，本開關因安裝方便，響應快，使用壽命長等優點，現已在各業各業都有應用到，常見應用領域電力，礦用，碼頭，鋼廠等。

ELADP-32W拉繩開關結構特點

本機采用鋁合金精密壓鑄殼體、強度高、重量輕；

外殼達,密封性好，防水、防塵，可在惡劣環境中工作；

觸點容量大，動作靈敏、可靠。

ELADP-32W拉繩開關工作原理：

當膠帶運輸機現場緊急事故時，在沿線任意位置牽動系在掛耳上的鋼絲繩，迫使機內凸輪轉動而驅動元件開關動作，發出停機信號，達到停機效果，防止事故的擴大。

供應ELADP-32W拉繩開關，220VAC一開一閉是一種開關型傳感器（即無觸點行程開關）它即有行程開關、微動開關的特性，同時又具有傳感性能，并且動作可靠、性能穩定、頻率響應快、使用壽命長、抗干憂能力強、防水、防震、耐腐蝕等特點。廣泛應用于各種輸送機機械、礦山、紡織、造紙、印刷、化工、冶金、輕工、閥門、電力、保安、鐵路、航天等各個行業。

ELADP-32W拉繩開關基本參數：

殼體材料鋁合金表面精工烤漆

傳動桿材質不銹鋼

纜繩所需張力49±10N(5±1kgf)

接點數2

接點容量220V/250V/380V/480V/AC 3A/

接線口6~12mm電纜

適用溫度-20℃~+60℃

使用壽命50萬次

ELADP-32W拉繩開關安裝和調整

拉繩開關應安裝在輸送機兩邊具有檢修通道的地方，安裝位置應確保檢修人員在緊急情況下操作方便。

1、將拉繩開關固定在機架上。

2、一側的兩臺開關之間距離為50m左右，采用直徑為Φ4的鋼絲繩連接，松緊應適度。

3、為減小鋼絲繩自重對開關啟動的影響，每隔3m在機架上裝一個托環，以支撐鋼絲繩。

4、鋼絲繩的另一端系在拉簧上(用繩扣固定),在不影響正常使用下用緊線器將兩側拉繩張緊,并確保兩側張力均衡。

（注：對于爬坡段輸送機機.應盡量縮短開關間距及拉繩長度。）

雙向拉繩開關HFKLT2-II是帶式輸送機必備的安全保護裝置，防止事故的擴大而帶來重大損失。由于安裝方便,開關轉換可靠,在帶式運輸現場得到廣泛的應用.屬機電融合一體的新技術產品，為。對于皮帶輸送機、拉鏈機、刮板機、提升機、扒料機及其它傳動機械出現故障時，能在設備任意位置停機。能及時有效的保護設備和人身安全、避免事故擴大化，達到保障生產、保護設備的目的。另外由于信號可發送至控制系統，方便實現工廠自動化控制，因此又可達到減員增效，集中控制，利于生產與調度的目的。

雙向拉繩開關HFKLT2-II結構特點：

1．本產品采用鋁合金鑄造殼體、強度高、重量輕。

2．外殼達到，可在惡劣環境下長期工作。

3．本產品動作靈敏、穩定性高、性能可靠。

雙向拉繩開關HFKLT2-II主要組成部分

雙向拉繩開關主要是由拉桿、凸輪、復位柄、鎖槽、微動開關等部件組成。拉繩開關安裝于皮帶式輸送機兩側機架之上，采用鋼絲繩沿著輸送機設備兩側將開關連接起來。在輸送帶設備發生緊急事故情況下時，在輸送機沿線任意處拉動鋼絲繩，鋼絲繩將會牽動驅動臂開始旋轉，通過傳動軸從而帶動扭力彈簧使精密的凸輪發生位移，驅動雙向拉繩開關切斷控制線路，使得輸送機快速的停止運行。

雙向拉繩開關HFKLT2-II基本參數：

工作電壓：24V/220VAC/380VAC/450V±15%【AC/DC】

負載電流：≤1-1

絕緣電阻：＞500MΩ

輸出信號：開關量信號

環境溫度：-20℃~+60℃

環境濕度：＜90%

輸出觸點：2常開2常閉，可選1常開1常閉

殼體材料鋁合金表面精工烤漆

傳動桿材質不銹鋼

纜繩所需張力49±10N(5±1kgf)

接點數2

接點容量220V/250V/380V/480V/AC 3A/

接線口6~12mm電纜

適用溫度-20℃~+60℃

使用壽命50萬次

磁力式速度開關ESRW-102/122/302/322

兩極跑偏開關ELAP-20

雙向拉繩開關ELAW-31、EMAW-21 ELAM-21W ELADP-21W ELADP-22W ELAW-31 ELAM-31W ELADP-32W、

ELAW-61PW ELAM-61P ELADP-62PM ELAW-61P

溜槽堵塞開關ELPP-22D/ELPP-220/ELPP-22DEX

皮帶縱裂檢測器SCPT-075-30～SCPT-180-30

磁力式速度開關ESRW-102、ESRW-122、ESRW-302、ESRW-322、速度開關ESPB-30、ESPB-030、ESPB-041、ESPB-041-WSN、ESRB-100

兩極跑偏開關ELAP-20

雙向拉繩開關ELAW-31

溜槽堵塞開關ELPP-22D/ELPP-220/ELPP-22DEX

皮帶縱裂檢測器SCPT-075-30～SCPT-180-30

粉塵檢測器（PFM系列，摩擦電荷方式）

PFM-DSW10、CPFMD-102C

速度監測器：

MHP-S01、MHP-S02 MHP-S03、MHP-S04、

MHP-S05 MHP-S06 CMHPS-102C  LPP-109

雙向拉繩開關:

（耐塵防滲型)型

（工廠耐壓防爆型d2G4)型

（粉塵防爆型SDP13)

EMAW-21 ELAM-21W ELADP-21W ELADP-22W ELAW-31 ELAW-61P

ELAM-31W ELADP-32W ELAW-61PW ELAM-61P ELADP-62PM

雙向拉繩開關HFKLT2-II安裝和調整

拉繩開關應安裝在輸送機兩邊具有檢修通道的地方，安裝位置應確保檢修人員在緊急情況下操作方便。

1、將拉繩開關固定在機架上。

2、一側的兩臺開關之間距離為50m左右，采用直徑為Φ4的鋼絲繩連接，松緊應適度。

3、為減小鋼絲繩自重對開關啟動的影響，每隔3m在機架上裝一個托環，以支撐鋼絲繩。

4、鋼絲繩的另一端系在拉簧上(用繩扣固定),在不影響正常使用下用緊線器將兩側拉繩張緊,并確保兩側張力均衡。

（注：對于爬坡段輸送機機.應盡量縮短開關間距及拉繩長度。）

開關20-39-25

堵塞檢測器XL-DS-Y DC24V

霍爾傳感器HST04-3B

接近開關JS30-A15H

不銹鋼系列：

LXA-01GKH-T1-A、LXA-01GKH-T2-A、LXA-02GKH-T1-F、LXA-02GKH-T2-F、LXA-02GKHH-A、

LXA-02GKHH-B、LXA-02GKK-T1/A、LXA-01GKK-T1/A、LXA-01GKH-T1-A，LXA-01GKH-T2-A

雙向拉繩開關、雙向平衡拉繩開關DXZ-1、SFXL-Z、SFXL-S、YHLS-D、JHFLS-I、JHFLS-II、BLKT2-I、JYB/KS-I,JYB/KS-II、JYB/KS-2，供應ELADP-32W拉繩開關，220VAC一開一閉



殼體材料鋁合金表面精工烤漆

傳動桿材質不銹鋼

纜繩所需張力49±10N(5±1kgf)

接點數2

接點容量220V/250V/380V/480V/AC 3A/

接線口6~12mm電纜

適用溫度-20℃~+60℃

使用壽命50萬次
