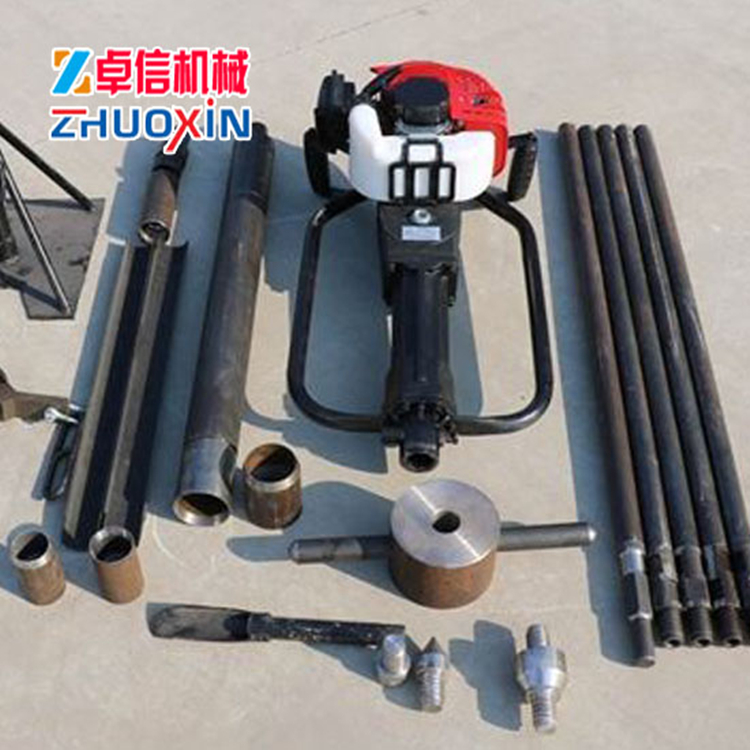

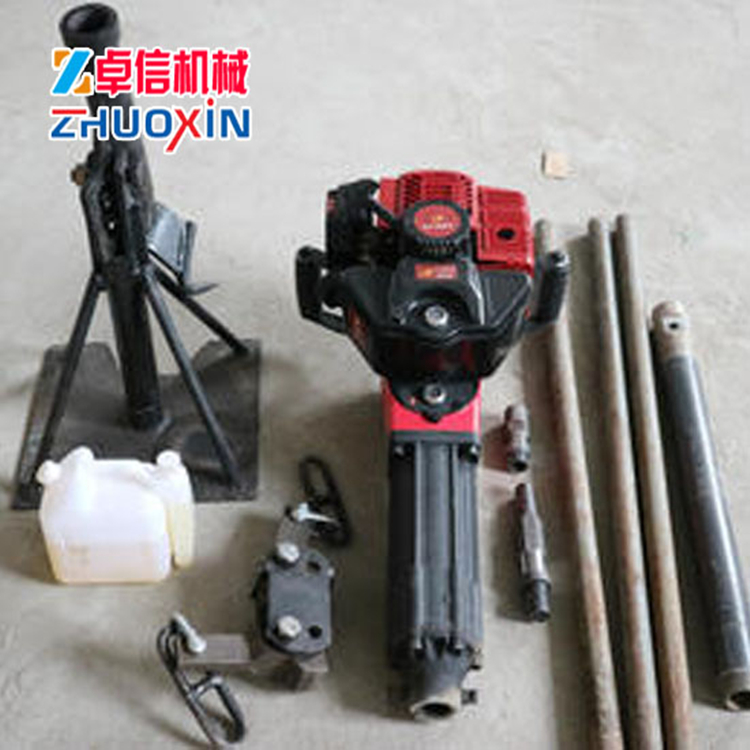

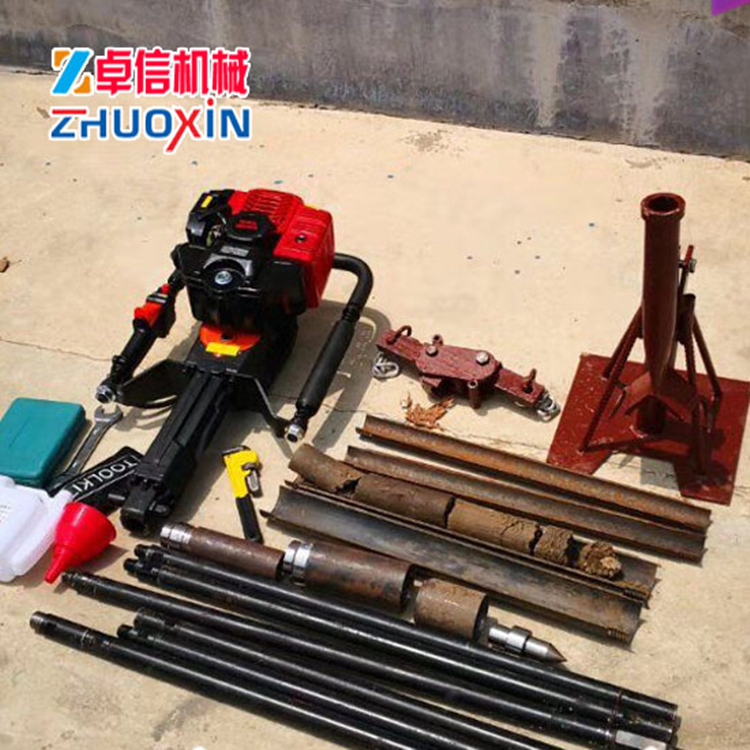

QTZ-1便攜式取土鉆機
便攜式取土鉆機是我公司研發的一款單人手持的動力(汽油)輕便型土壤取樣鉆機(土壤采樣器),效果堪比體積龐大的液壓和氣動取土鉆機。該鉆機采用汽油加強動力,沖擊力更強,打得更深,可以滿足10~15米深度的土壤取樣工程需求。操作簡單安全性高,性能穩定,可以大幅減免土壤取樣人員的勞動力,兼顧取樣速度快、簡便。便攜式取土鉆機主要特點
1、深度可調
取得的樣本直徑和長度較大、采樣深度可達15米。
2、操作輕松
操作輕松簡單,單人可實現快速取樣。
3、省時省力
采集的土壤樣本直接進入內管中,省時省力便于運輸、保存。
4、減少顧慮
土層無水沖擊鉆進,無需考慮攜帶鉆探用水問題。
一、QTZ-1便攜式取土鉆機簡介
QTZ-1便攜式取土鉆機是一款單人手持的輕便型土壤取樣鉆機,效果堪比體積龐大的液壓和氣動取土鉆機。該鉆機采用汽油動力,操作簡單,安全性高,性能穩定,可以大幅減免土壤取樣人員的勞動力,兼顧取樣速度快、簡便。
二、QTZ-1便攜式取土鉆機應用領域
巖土工程勘察;環境土壤調查;農業土壤調查;
地下水調查;海岸帶地質調查;濕地環境調查;
尾礦庫調查;考古調查;物化探次生暈取樣;
土壤結構描述。
三、QTZ-1便攜式取土鉆機技術參數
QTZ-1便攜式取土鉆機 |
動力 |
功率 |
2.8HP |
打火方式 |
反沖式拉繩 |
油耗 |
0.5L/H |
沖擊次數 |
1500次/分鐘 |
沖擊能量 |
20J~55J |
取芯深度 |
5M~10M |
主機重量 |
23KG |
四、QTZ-1便攜式取土鉆機配置清單
名稱 |
型號 |
單位 |
數量 |
便攜式取土鉆機 |
QTZ-1 |
臺 |
1 |
方扣沖擊接手 |
Φ34*200mm |
個 |
1 |
方扣公接手 |
Φ34*170mm |
個 |
4 |
方扣鉆桿 |
Φ34*910mm |
根 |
5 |
方扣腦袋 |
Φ54/34 |
個 |
1 |
接箍 |
Φ54*140mm |
個 |
1 |
對開管 |
Φ54*600mm |
根 |
1 |
內刃管靴 |
Φ54*90mm |
個 |
1 |
外刃管靴 |
Φ54*90mm |
個 |
1 |
方扣腦袋 |
Φ73/34 |
個 |
1 |
接箍 |
Φ73*140mm |
個 |
1 |
對開管 |
Φ73*600mm |
根 |
1 |
內刃管靴 |
Φ73*90mm |
個 |
1 |
外刃管靴 |
Φ73*90mm |
個 |
1 |
輕便觸探錘 |
10KG |
個 |
1 |
方扣觸探頭 |
Φ34*98mm |
個 |
1 |
方扣起拔反打帽 |
|
個 |
1 |
起拔器 |
三位力臂 |
套 |
1 |
配比油壺 |
25:1 |
個 |
1 |
工具包 |
|
套 |
1 |
QTZ-1便攜式取土鉆機在鉆進工作中遇到的問題及如何維護及保養
QTZ-1便攜式取土鉆機適用于野外交通不便位置的地質勘探、石油勘測、礦物考察、建筑取樣、爆破鉆孔等工作。可以有效的替代中型巖芯鉆機的淺層巖芯取樣勘探工作。鉆機在鉆進工作中,如遇無法鉆進問題,請以以下方式嘗試解決:
1.操作者帶動鉆機主機順時針旋轉,減少鉆桿鉆頭與孔壁的摩擦力;
2.增加注水次數,加快鉆頭冷卻并利用水和鉆機的旋轉速度清理孔底雜物、碎石、泥沙等阻礙物;
3.通過多次提升、下壓鉆機,增加孔內壓力,清理孔壁雜物、碎石等阻礙物;
4.拔掉鉆機所連接的水管,解除手動高壓水泵對孔內的壓力,利用鉆進壓力使水倒流并把雜物、碎石收入取芯鉆頭內提出;
5.提出鉆桿鉆頭,檢查鉆頭內的芯是否取滿,并檢查鉆頭金剛石切齒的磨損程度,及時更換鉆頭;
6.清理鉆頭內外壁雜物,增加鉆進效率和鉆頭的使用壽命;
維護及保養
1.鉆機在使用完畢后,應及時清理鉆機和鉆具上的雜物、泥土、灰塵等污垢;
2.鉆機在不使用期間,應垂直放在隨機附帶的架子上,以避免不必要的碰傷;
3.鉆機油缸內機油應至少在一個月內更換一次,避免零部件的損傷;
4.鉆機長期未使用,重新啟用時,應依照初次使用時的方法,空載運轉10分鐘來暢通水路和油路。背包鉆機的鉆桿、鉆頭等鉆具的螺紋連接處,應定期涂抹黃油或潤滑油,以增加使用壽命.
教你輕松防止QTZ-1便攜式取土鉆機發動機過熱的方法
在鉆探過程中,鉆機往往處于24小時連續運轉狀態,如果使用維護不當,鉆機冷卻系統出現故障,就會導致發動機過熱,燒壞缸墊,發動機拉缸甚至報廢等一系列嚴重后果。今天就教您四招,在日常使用中輕松保養便攜式鉆機的“心臟”:
1、定期更換補充防凍液
盡量使用同品牌、冰沸點相同的防銹防凍液,野外有特殊情況也不要添加河水和礦泉水,否則容易產生水垢堵塞水箱。
2、定期清潔水箱翅片
鉆機長期在野外工作,飛蟲樹葉等雜物極易堵塞水箱散熱帶翅片,嚴重影響散熱效率。根據鉆機工作環境情況,一般鉆機每工作一個月要將水箱拆下清洗翅片。如果大量使用膨潤土的項目,每打完一個孔都要清理翅片。
友情提示:不要用硬物清理翅片,以免翅片變形堵塞空氣通道哦。
3、定期檢查水箱風扇皮帶
水箱皮帶松緊度適中才能保證風扇的降溫效果,若皮帶過松會導致風扇轉速低,影響降溫效率,從而導致水溫過高。調節皮帶固定螺母,用手指按壓皮帶,反彈的移動距離一厘米之內松緊度就合適啦。
4、保持發動機機殼整潔
為了保證發動機散熱效率,在使用中不要在發動機機殼上晾曬手套、加熱瓶裝水等,以免影響發動機散熱。
