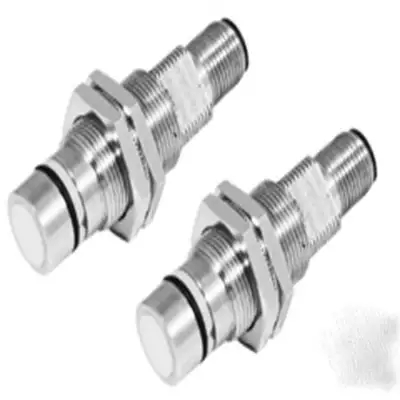

- 耐100度高溫接近開關BS-A1301KD-G詳細介紹卓信耐100度高溫接近開關BS-A1301KD-G產品說明：高溫接近開關是指能在高溫下工作的一種接近開關。接近開關感應面后面的振動線圈產生一交變電磁場，任何導電的材質進入到該磁場都將從振蕩電路中吸收nengliang而產生渦流，然后振蕩器的衰減在輸出放大器中被轉換成一開關信號。基于該功能原理，所有的金屬都能被探測，不管是不是在移動。高溫感應開關由于高頻磁場不受溫度和被探測物體內部的磁性影響，所以不受傳感器的操作環境因素的影響。因其能耐高溫，適用于某些要求較高的場合，廣泛應用在冶金、機械、礦山、電力、鐵路、紡織、造紙、化工、塑料等行業。卓信耐100度高溫接近開關BS-A1301KD-G相關注意事項：1、嚴禁在接通電源的狀態下接線，嚴格按接線圖上的標色接線。2、開關感應面與被測體之間的距離應該取額定動作距離的80]以內，以保證開關可靠工作。 3、接近開關一般不宜串、并聯使用，如有需要，建議用中間繼電器串、并聯來驅動負載。4、直流型開關bixu使用直流穩壓電源供電，電壓紋波小于10]（vpp）。5、二進制開關（不論直流還是交流）bixu先經負載再接電源，否則將損壞開關。6、高溫接近開關的工作電壓不允許超過其規范值。技術參數：耐高溫接近開關M12 M18 M18 M30 M30檢測距離 3 mm±10 % 5 mm±10 % 10 mm±10 % 10 mm±10% 18 mm±10 %應差距離 檢測距離的15%以下檢測物體 金屬標準檢測物體 金屬12×12×1mm 金屬18×18×1mm金屬45×45×1mm金屬30×30×1mm金屬70×70×1mm頻率 1kHz 0.5kHz 0.4kHz 0.25kHz 0.1kHz電源電壓 DC12～24V脈動 10%以下（DC10～30V）消耗電流 0.8mA以下控制輸出 開關容量 3～100mA殘留電壓 5V以下（負載電流100mA、導線長2m時）顯示燈 1型：動作顯示(紅)、設定顯示(綠) 2型：動作顯示(紅)保護回路 脈沖吸收、負載短路保護環境溫度 動作時：－25～+250℃、保存時：－40～+260℃濕度 35～95%RH溫度的影響 溫度+23℃時，±15%檢測距離電壓的影響 ±15%額定電源電壓范圍、±1%檢測距離絕緣阻抗 50ΜΩ （DC500V兆歐表）耐電壓 AC1,000V 50/60Hz振動 10～55Hz 雙振幅1.5mmX、Y、Z各方向2h沖擊 1,000m/s2 X、Y、Z各方向10次保護構造 IP67 IP67g(耐浸型、耐油型)]連接方式 2m材質 外殼 黃銅鍍鎳卓信耐100度高溫接近開關BS-A1301KD-G什么是NPN型又什么是PNP型？NPN型：負載接法：負載接在輸出端和負之間。輸出電平：當無感應時，輸出高電平，感應時，輸出低電平。電流方向：負載電流注入開關（灌電流）PNP型：負載接法：負載接在電源正和輸出之間。輸出電平：當無感應時，輸出低電平，感應時，輸出高電平。電流方向：負載電流流出開關（拉電流）
定制加工流程
- 耐高溫接近開關M12 M18 M18 M30 M30檢測距離 3 mm±10 % 5 mm±10 % 10 mm±10 % 10 mm±10% 18 mm±10 %應差距離 檢測距離的15%以下檢測物體 金屬標準檢測物體 金屬12×12×1mm 金屬18×18×1mm金屬45×45×1mm金屬30×30×1mm金屬70×70×1mm頻率 1kHz 0.5kHz 0.4kHz 0.25kHz 0.1kHz電源電壓 DC12～24V脈動 10%以下（DC10～30V）消耗電流 0.8mA以下控制輸出 開關容量 3～100mA殘留電壓 5V以下（負載電流100mA、導線長2m時）顯示燈 1型：動作顯示(紅)、設定顯示(綠) 2型：動作顯示(紅)保護回路 脈沖吸收、負載短路保護環境溫度 動作時：－25～+250℃、保存時：－40～+260℃濕度 35～95%RH溫度的影響 溫度+23℃時，±15%檢測距離
