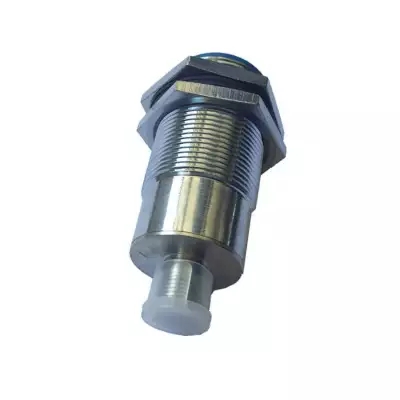

XTD-G18-CP6電感式接近開關安裝詳細介紹
XTD-G18-CP6電感式接近開關安裝
由三大部分組成
振蕩器、開關電路及放大輸出電路。振蕩器產生一個交變磁場。當金屬目標接近這一磁場，并達到感應距離時，在金屬目標內產生渦流，從而導致振蕩衰減，以停振。振蕩器振蕩及停振的變化被后放大電路處理并轉換成開關信號，觸發驅動控制器件，從而達到非接觸式之檢測目的。
XTD-G18-CP6電感式接近開關安裝
選型檢測
1、選型
對于不同的材質的檢測體和不同的檢測距離，應選用不同類型的接近開關，以使其在系統中具有高的性能jiage比，為此在選型中應遵循以下原則：
1.1.當檢測體為金屬材料時，應選用高頻振蕩型接近開關，該類型接近開關對鐵鎳、A3鋼類檢測體檢測zui靈敏。對鋁、黃銅和不銹鋼類檢測體，其檢測靈敏度低。
1.2.當檢測體為非金屬材料時，如;木材、紙張、塑料、玻璃和水等，應選用電容型接近開關。
1.3.金屬體和非金屬要進行遠距離檢測和控制時，應選用光電型接近開關或chaoshengbo型接近開關。
1.4.對于檢測體為金屬時，若檢測靈敏度要求不高時，可選用jiege低廉的磁性接近開關或霍爾式接近開關。
2、檢測
2.1.動作距離測定;當動作片由正面靠近接近開關的感應面時，使接近開關動作的距離為接近開關的zui大動作距離，測得的數據應在產品的參數范圍內。
2.2.釋放距離的測定;當動作片由正面離開接近開關的感應面，開關由動作轉為釋放時，測定動作片離開感應面的zui大距離。
2.3.回差H的測定;zui大動作距離和釋放距離之差的jue對值。
XTD-G18-CP6電感式接近開關安裝
產品特點
1、放大電路一體式設計,
2、內部元件全部采用進口件,
3、高可在150℃的惡劣環境中應用,
4、使用壽命長、高可靠性,
5、浪涌,過載,逆性保護功能,
6、可在水中應用
7、安裝方式:埋入式,非埋入式,
8、檢測距離:2m,4mm,
9、輸出方式:NPN/PNPNO/NC,
10、電源電壓:10-30VDC,
11、外形規格:M30*1*51mm,
12、環境溫度:-25…150℃
13、外殼材料:鎳銅合金
14、連接方式:2m硅膠電纜
