LJC30M-3010PT常開加常閉電感式接近開關詳細介紹

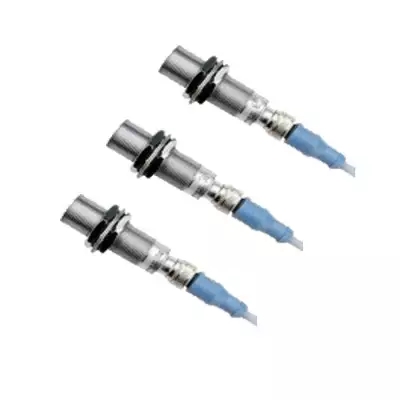

LJC30M-3010PT常開加常閉電感式接近開關
產品說明：
接近開關在hangkong，hangtian技術以及工業生產中都有廣泛的應用。在日常生活中，如賓館、飯店、車庫的自動門，自動熱風機上都有應用。在anquan防盜方面，如資料檔案、財會、博物館、金庫等重地，通常都裝有由各種接近開關組成的防盜裝置。在測量技術中，如長度，位置的測量；在控制技術中，如位移、速度、加速度的測量和控制，也都使用著大量的接近開關。
LJC30M-3010PT常開加常閉電感式接近開關
特性：
內置電源反接保護電路（內置浪涌保護電路，內置過流保護電路）
壽命長，可靠性高，經濟且操作簡單
通過紅色LED燈可確認接近開關工作狀態
一般接近開關有兩種安裝方式：
LJC30M-3010PT常開加常閉電感式接近開關
技術參數:
工作電壓 90-250VAC
標準檢測體(鐵) 30×30×1t
環境溫度 -25℃~+70℃
出線方式 1.2米引線
LJC30M-3010PT常開加常閉電感式接近開關
接線：
1）接近開關有兩線制和三線制之區別，三線制接近開關又分為NPN型和PNP型，它們的接線是不同的。
2）兩線制接近開關的接線比較簡單，接近開關與負載串聯后接到電源即可。
3）三線制接近開關的接線：紅（棕）線接電源正端；藍線接電源0V端；黃（黑）線為信號，應接負載。負載的另一端是這樣接的：對于NPN型接近開關，應接到電源正端；對于PNP型接近開關，則應接到電源0V端。
4）接近開關的負載可以是信號燈、繼電器線圈或可編程控制器PLC的數字量輸入模塊。
5）需要特別注意接到PLC數字輸入模塊的三線制接近開關的型式選擇。PLC數字量輸入模塊一般可分為兩類：一類的公共輸入端為電源負，電流從輸入模塊流出，此時，一定要選用NPN型接近開關；另一類的公共輸入端為電源正，電流流入輸入模塊，此時，一定要選用PNP型接近開關。千萬不要選錯了。
6）兩線制接近開關受工作條件的限制，導通時開關本身產生一定壓降，截止時又有一定的剩余電流流過，選用時應予考慮。三線制接近開關雖多了一根線，但不受剩余電流之類不利因素的困擾，工作更為可靠。
7）有的廠商將接近開關的“常開”和“常閉”信號同時引出，或增加其它功能，此種情況，請按產品說明書具體接線。
LJC30M-3010PT常開加常閉電感式接近開關
LJC30M-3010NH (10mm\200mA\NPN常閉)
LJC30M-3010NT (10mm\200mA\NPN常開+常閉)
LJC30M-3010DK (10mm\50mA\直流二線常開)
LJC30M-3010DH (10mm\50mA\直流二線常閉)
LJC30M-3010DC (10mm\50mA\直流二線開閉可選)
