EM10-G30-L1金屬感應防爆接近開關詳細介紹

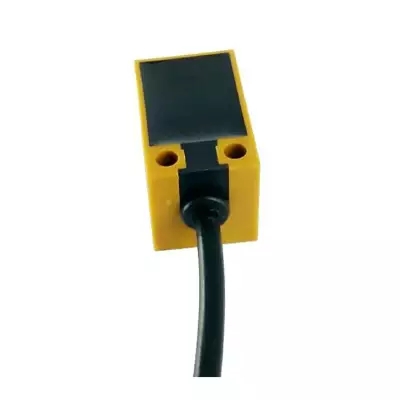

EM10-G30-L1金屬感應防爆接近開關
由三大部分組成
振蕩器、開關電路及放大輸出電路。振蕩器產生一個交變磁場。當金屬目標接近這一磁場，并達到感應距離時，在金屬目標內產生渦流，從而導致振蕩衰減，以停振。振蕩器振蕩及停振的變化被后放大電路處理并轉換成開關信號，觸發驅動控制器件，從而達到非接觸式之檢測目的。
EM10-G30-L1金屬感應防爆接近開關
技術參數
1、本體材質：A.B.S
2、填充物：Epoxy
3、功率：10W
4、z開關電壓：100 VDC
5、開關電流：0.5
6、崩潰電壓：
7、負載電流：1.0A
8、接蝕電阻：100 mΩ
9、絕緣電阻：108Ω
10、釋放時間：0.1 ms Max
11、感應時間：0.4 ms Max
EM10-G30-L1金屬感應防爆接近開關
什么是NPN型又什么是PNP型？
NPN型：
負載接法：負載接在輸出端和負之間。
輸出電平：當無感應時，輸出高電平，感應時，輸出低電平。
電流方向：負載電流注入開關（灌電流）
PNP型：
負載接法：負載接在電源正和輸出之間。
輸出電平：當無感應時，輸出低電平，感應時，輸出高電平。
電流方向：負載電流流出開關（拉電流）
使用說明
把接近開關串聯入控制聯路即可，通過PLC控制，具有結構簡單、靈敏度高、分辨力高，能感受0.01μm甚更小的位移、無反作用力、動態響應好、能實現非接觸測量、能在惡劣環境下工作等優點，而且隨著新工藝、新材料問世，特別是電子技術的發展，使干擾和寄生電容等問題不斷得以解決，因此越來越廣泛地應用于各種測量中。
簡介
本產品結構緊湊、重量小、開關元器件工作壽命長，能夠安裝在有限的空間，適合用于微型化設備。廣泛應用于有甲烷、煤塵等炸性氣體混合物、無破壞絕緣的腐蝕性氣體環境的礦井中。
